?本產品適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長性與補償型。
?補償導線
補償導線按熱電特性的允差不同分為準確(符號S)和普通(符號無)。

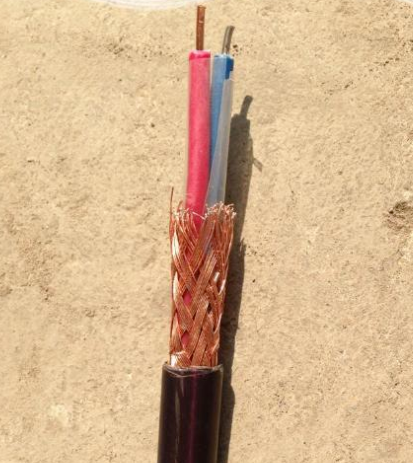

KX補償導線?
補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
?
產品標準:?補償導線：GB/T4989-94
?
補償電纜：Q/ 3 20831SQL07-96?使用特性:?使用溫度：耐熱：-65~+200℃及-65~+260℃兩種；
?
普通：-40~+70℃及-40~+105℃兩種；
?
小彎曲半徑：補償導線：不小于導線外8倍；
?
產品標準:?熱電偶補償導線：GB/T4989-94
?
熱電偶補償電纜：Q/ 3 20831SQL07-96?使用特性:?使用溫度：耐熱：-65~+200℃及-65~+260℃兩種；
?
普通：-40~+70℃及-40~+105℃兩種；
?
小彎曲半徑：補償導線：不小于導線外8倍；
?
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
?
型號M稱
補償電纜
型 號 M 稱
?
KX-FF?氟塑料J緣氟塑料護套普通K分度熱電偶用補償電纜
?
KX-FPF?氟塑料J緣氟塑料護套銅絲編織分屏蔽普通K分度熱電偶用補償電纜
?
KX-FPFP?氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通K分度熱電偶用補償電纜
?
KX-FFP?氟塑料J緣氟塑料護套銅絲編織總屏蔽普通K分度熱電偶用補償電纜
?
KXS-FF?氟塑料J緣氟塑料護套準確K分度熱電偶用補償電纜
?
KXS-FPF?氟塑料J緣氟塑料護套銅絲編織分屏蔽準確K分度熱電偶用補償電纜
?
KXS-FPFP?氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽準確K分度熱電偶用補償電纜
?
KXS-FFP?氟塑料J緣氟塑料護套銅絲編織總屏蔽準確K分度熱電偶用補償電纜
?
KX-FP3F?氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套普通K分度熱電偶用補償電纜
?
KX-FP3FP3?氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通K分度熱電偶用補償電纜
?
KX-FFP3?氟塑料J緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通K分度熱電偶用補償電纜
?
KXS-FP3F?氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套準確K分度熱電偶用補償電纜
?
KXS-FFP3?氟塑料J緣及護套鋁/塑復合帶總屏蔽準確K分度熱電偶用補償電纜
?
KXS-FP3FP3?氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套準確K分度熱電偶用補償電纜
?
注：
?
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。
?
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料J緣銅帶繞包分屏蔽氟塑料護套普通K分度熱電偶用補償電纜。
?
3、還有一些特制的聚四氟乙烯薄與玻璃絲復合J緣及護套的高溫補償電纜，如：KXHF4
?
技術指標
?
|
型號 |
熱電偶 分度號 |
配用 熱電偶 |
補償導線合金絲 |
J緣層著色 |
? |
|
|
正 |
負 |
正 |
負 |
|
? |
|
|
BC |
B |
鉑銠30-鉑銠6 |
銅 |
銅 |
紅 |
灰 |
|
SC |
S |
鉑銠10-鉑 |
SPC(銅) |
SNC(銅鎳0.6) |
紅 |
綠 |
|
RC |
R |
鉑銠13-鉑 |
RPC(銅) |
RNC(銅鎳0.6) |
紅 |
綠 |
|
KCA |
K |
鎳鉻-鎳硅 |
KPCA(鐵) |
KNCA((銅鎳22) |
紅 |
蘭 |
|
KCB |
KPCB(銅) |
KNCB(銅鎳40) |
紅 |
蘭 |
|
|
|
KX |
KPX(鎳鉻10) |
KNX(鎳硅3) |
紅 |
黑 |
|
|
|
NC |
N |
鎳鉻硅-鎳硅 |
NPC(鐵) |
NNC(銅鎳18) |
紅 |
灰 |
|
NX |
NPX(鎳鉻14硅) |
NNX(鎳硅4) |
紅 |
灰 |
|
|
|
EX |
E |
鎳硅-銅鎳 |
EPX(鎳鉻10) |
ENX(銅鎳45) |
紅 |
棕 |
|
JX |
J |
鐵-銅鎳 |
JPX(鐵) |
JNX(銅鎳45) |
紅 |
紫 |
|
TX |
T |
銅-銅鎳 |
TPX(銅) |
TNX(銅鎳45) |
紅 |
白 |
|
WC3/25 |
WRe3-WRe25 |
鎢錸3-鎢錸25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
WRe5-WRe26 |
鎢錸5-鎢錸26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
?
?
分類介紹
?
|
KX-GA-VV |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
KX-GA-VVR |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
|
KX-GA-VVP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA-VVRP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FF |
氟塑料J緣和護套準確K分度號熱電偶補償導線 |
|
KX-HA-FFR |
氟塑料J緣和護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FFP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FFRP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FG |
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償導線 |
|
KX-HA-FGR |
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FGP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FGRP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FV |
氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
KX-HA-FVR |
氟塑料J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FVP |
氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FVRP |
氟塑料J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-GA-YJV |
交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
KX-GA-YJVR |
交聯聚乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償軟導線 |
|
KX-GA-YJVP |
交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA-YJVRP |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-GA-YDYD |
低煙無鹵J緣和護套準確K分度號熱電偶補償導線 |
|
KX-GA- YDYD R |
低煙無鹵J緣和護套準確K分度號熱電偶補償軟導線 |
|
KX-GA- YDYD P |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA- YDYD RP |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可，? |
|
?
?
其他指標
1.J緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與屏蔽層間的J緣。
?
2.J緣層及護套機械性能:J緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%?。
?
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
?
補償導線及補償電纜外形尺寸和計算重量
?
注:Ⅰ帶屏蔽或鋁塑復合帶的電纜外徑略大于無屏蔽層的電纜
?
Ⅱ即有分屏蔽也有總屏蔽的電纜外徑略大于只有分屏蔽的電纜
?
Ⅲ只有總屏蔽的電纜外徑略小于只有分屏蔽的電纜
補償導線合金絲和J緣層顏色
?
|
補償導線型號 |
配用熱電偶的分度號 |
補償導線合金絲 |
J緣層著色 |
||
|
正 |
負 |
正 |
負 |
||
|
SC |
S(鉑銠10-鉑) |
SPC(銅) |
SNC(銅鎳) |
紅 |
綠 |
|
NC |
N(鎳鉻硅-鎳硅) |
NPC(鐵) |
NNC(銅鎳) |
紅 |
黃 |
|
KC |
K(銅-康銅) |
KPC(銅) |
KNC(銅鎳) |
紅 |
藍 |
|
KX |
K(鎳鉻-鎳硅) |
KPX(鎳鉻) |
KNX(鎳硅) |
紅 |
黑 |
|
EX |
E(鎳鉻-銅鎳) |
EPX(鎳鉻) |
ENX(銅鎳) |
紅 |
棕 |
|
JX |
J(鐵-銅鎳) |
JPX(鐵) |
JNX(銅鎳) |
紅 |
紫 |
|
TX |
T(銅-銅鎳) |
TPX(銅) |
TNX(銅鎳) |
紅 |
白 |
?
補償導線合金絲材質
?
|
合金絲M稱 |
型號 |
M義化學成份?% |
||||
|
Cu |
Ni |
Gr |
Si |
Fe |
||
|
銅 |
SPC? |
100 |
? |
? |
? |
? |
|
銅鎳0.6 |
SNC? |
99.4 |
0.6 |
? |
? |
? |
|
鎳鉻10 |
KPX? |
? |
90 |
10 |
? |
? |
|
鎳鉻14硅 |
NPX |
? |
84 |
14.5 |
1.5 |
? |
|
鎳鉻3 |
KNX |
? |
97 |
? |
3 |
? |
|
鎳鉻4 |
NNX |
? |
95.5 |
? |
4.5 |
? |
|
銅鎳40 |
KNCB |
60 |
40 |
? |
? |
? |
|
銅鎳22 |
KNCA |
78 |
22 |
? |
? |
? |
|
銅鎳18 |
NNC |
82 |
18 |
? |
? |
? |
|
銅鎳45 |
ENX? |
55 |
45 |
? |
? |
? |
|
鐵 |
NPC? |
? |
? |
? |
? |
100 |
?
主要技術指標
?
?
|
品 種? |
補償型 |
延伸型 |
WC3/25 |
WC5/26 |
|||||||
|
SC |
KC、NC |
KX、NX |
EX |
JX |
TX |
? |
? |
? |
? |
? |
? |
|
配用熱電偶 |
S、R |
K、N |
K、N |
E |
J |
T |
WRe3/WRe25 |
WRe5/WRe26 |
|||
|
材質和顏色 |
正 |
材質 |
銅 |
銅 |
鎳鉻 |
鎳鉻 |
鐵 |
銅 |
銅 |
鈷鐵 |
|
|
顏色 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
? |
? |
? |
|
負 |
材質 |
銅鎳 |
銅鎳 |
鎳硅 |
銅鎳 |
銅鎳 |
銅鎳 |
銅鎳 |
鈷鎳 |
? |
|
|
顏色 |
綠 |
藍 |
黑 |
棕 |
紫 |
白 |
黃 |
橙 |
? |
? |
? |
|
允差mV |
A? |
100℃ |
±0.023 |
±0.063 |
±0.063 |
±0.102 |
±0.081 |
±0.023 |
? |
? |
|
|
200℃ |
? |
? |
±0.060 |
±0.111 |
±0.083 |
±0.027 |
? |
? |
? |
? |
? |
|
B? |
100℃ |
±0.037 |
±0.105 |
±0.105 |
±0.170 |
±0.135 |
±0.047 |
±0.048 |
±0.051? |
? |
|
|
200℃ |
±0.057 |
? |
±0.100 |
±0.183 |
±0.138 |
±0.053 |
±0.080 |
±0.085 |
? |
? |
? |
|
往復電阻 |
20℃時長度為1m，? |
<0> |
<0> |
<1> |
<1> |
<0> |
<0> |
? |
? |
||
|
線芯標稱截面積mm2 |
0.50，1.0，1.5，2.5 |
||||||||||
|
線芯股數? |
1，7，19 |
||||||||||
|
J緣層、護? |
G (一般用) |
V.V，-20～70℃和-20～100℃； |
|||||||||
|
H (耐熱用) |
B.B，-40～180℃和-25～200℃? |
? |
? |
||||||||
?
使用補償導線的意義
?
補償導線是用來連接熱電偶與顯示記錄儀表，具有延伸熱電即移動熱電偶的冷端，以達到熱電偶熱電勢延伸到顯示記錄儀表上。
?
使用分類及護層顏色
?
|
使用分類 |
精度等及標志 |
護層著色 |
|||
|
普通 |
準確 |
普通 |
準確 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
?
?
允差及往復電阻
?
|
補償導線型號 |
20 ℃時往復電阻?Ω/m?不大于 |
||||
|
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
NC?或?BC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.10 |
0.73 |
0.44 |
|
JX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
TX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
N |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
|
WC3/25 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
|
WC5/26 |
0.50 |
0.20 |
0.10 |
0.07 |
0.04 |
?
