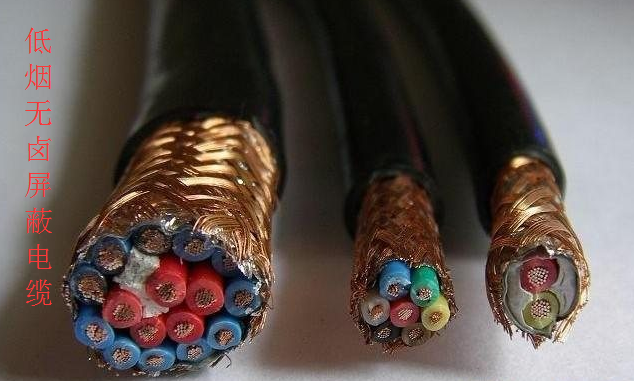

低煙無鹵屏蔽電纜WDZ-KYYP WDZ-KYYP2

一、用途：低煙無鹵屏蔽電纜WDZ-KYYP WDZ-KYYP2阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中芯、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。

二、 低煙無鹵屏蔽電纜WDZ-KYYP WDZ-KYYP2 使用特性：

1.阻燃性和不延燃性優異。

2.燃燒時發煙量 甚 少，不產生有毒氣體，不產生腐蝕性氣體。

3.具有一定的機械物理與電氣性能，能滿足電纜的使用要求。

三、產品執行標準：TICW/06—2009 YD/T 1173 GB9330-88 、IEC601034

四、型號M稱　

1．低煙無鹵屏蔽電力電纜　

型號 M稱

WDZ－YE 聚乙烯J緣低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YJE 輻照交聯聚乙烯J緣低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YWE 低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YJWE 輻照交聯低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YE23 聚乙烯J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YJE23 輻照交聯聚乙烯J緣鋼帶鎧帶低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YWE23 低煙無鹵阻燃聚烯烴J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜

WDZ－YJWE23 輻照交聯低煙無鹵阻燃聚烯烴J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜

2．低煙無鹵屏蔽計算機電纜

WDZ－DJYY(R)P 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏計算機用屏蔽(軟)電纜

WDZ－DJYPY(R) 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏計算機用屏蔽(軟)電纜

WDZ－DJYPY(R)P 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏計算機用屏蔽(軟)纜

WDZ－DJYY(R)P2 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏計算機用屏蔽(軟)電纜

WDZ－DJYP2Y(R) 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏計算機用屏蔽(軟)電纜

WDZ－DJYP2Y(R)P2 低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏計算機用屏蔽(軟電纜

WDZ－DJYDYD(R)P3 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏計算機用屏蔽(軟)電纜

WDZ－DJYDP3YD(R) 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏計算機用屏蔽(軟)電纜

WDZ－DJYDP3YD(R)P3 低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽(軟)電纜 鋼帶鎧裝電纜在型號后加22，

3．低煙無鹵屏蔽控制電纜　

WDZ－KYY 銅芯低煙無鹵阻燃聚烯烴J緣和護套控制電纜

WDZ－KYYR 銅芯低煙無鹵阻燃聚烯烴J緣和護套控制軟電纜

WDZ－KYYP 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制電纜

WDZ－KYYRP 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制軟電纜

WDZ－KYYP2 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制電纜

WDZ－KYYRP2 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制軟電纜

WDZ－KYY-22 銅芯低煙無鹵阻燃聚烯烴J緣和護套鋼帶鎧裝控制電纜

WDZ－KYYP22 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜

WDZ－KYYP2-22 銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽鋼帶鎧裝控制電纜

低煙無鹵屏蔽軟電纜

WDZ-RY低煙無鹵阻燃軟電線
WDZ-RYY  低煙無鹵阻燃軟電纜
WDZ-RYYP  低煙無鹵阻燃屏蔽軟電纜
WDZ-RYSP  低煙無鹵阻燃屏蔽雙絞軟電纜

低煙無鹵屏蔽耐火電纜

注：基本型號中J緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴

產品代號說明、表示方法及產品規格

系列代號

計算機及儀表用電纜 DJ

低煙無鹵阻燃電纜 WDZ

導體特征代號

銅導體 省略

J緣特征代號

聚乙烯J緣 Y

無鹵低煙阻燃聚烯烴J緣 E OR YW OR YD

聚氯乙烯J緣 V

交聯聚乙烯J緣 YJ

護套特征代號

聚乙烯護套 Y

無鹵低煙阻燃聚烯烴護套 E OR Y OR YD

聚氯乙烯護套 V

屏蔽特征代號

銅線或鍍錫銅線編織屏蔽 P

銅帶屏蔽（銅/塑復合帶） P2

鋁/塑復合薄膜屏蔽 P3

鋼帶（鋼/塑復合帶） P4

鋁/塑復合帶+銅絲編織總屏蔽 P5

結構特征代號

軟結構(移動敷設用) R

燃燒特性代號

電纜燃燒特性代號和表示方法及燃燒特性要求符合GB/T 19666的規定。

2  主要M詞術語解釋
      低煙：在規定試驗條件下，試樣受熱分解或燃燒釋放出的煙比較少，符合規定指標的特性。
      無鹵：在規定試驗條件下，試樣燃燒時放出的鹵化氫氣體的含量少，符合規定指標的特性。
      阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
 五 主要技術指標
    1 導體直流電阻符合GB/T3956的規定。
    2 90℃J緣電阻常數不小于3.6M.Ωkm,體積電阻率不小于1012Ω.Cm。
    3 電纜均應經受3.5KV交流電壓試驗，5minJ緣不擊穿。
