一.產品說明：

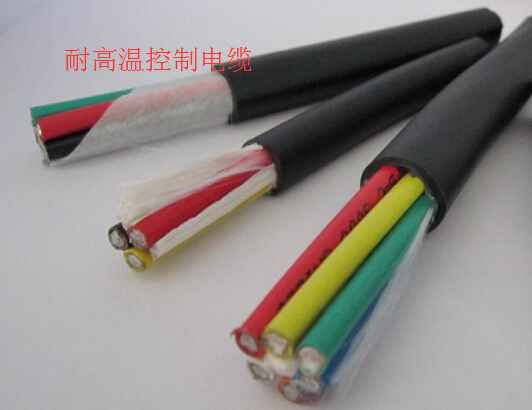

KFF-200,KPFF-200,高溫控制電纜適用于石油、化工、發電、冶金等工礦企業，在高溫、低溫和酸、堿、油、水及腐蝕性氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
KFF-200,KPFF-200,高溫控制電纜執行標準：參照GB9330.2-88
二.使用條件
1、工作溫度：KFF-200、KFPF-200、KFPF-200、KFPF-200型不超過200℃；KFF-250、KFPF-250、KFF22-250、KFPF22-250型不超過250℃；
2、額定電壓U0/U：450/750V及以下
3、低環境溫度：固定敷設-60℃，非固定敷設-20℃；
4、小彎曲半徑：KFF型應不小于電纜外徑的10倍；KFF22、KFPF、KFPF22型應不小于電纜外徑的12倍。
三.型號、M稱
|
型號 |
M稱 |
備注 |
|
KFF-200 |
F46J緣和護套耐高溫電纜 |
長期工作溫度200℃ |
|
KFPF-200 |
F46J緣和護套屏蔽耐高溫電纜 |
|
|
KFF22-200 |
F46J緣和護套鋼帶鎧裝高溫電纜 |
|
|
KFPF22-200 |
F46J緣和護套鋼帶鎧裝屏蔽高溫電纜 |
|
|
KFF-250 |
PFAJ緣和護套耐高溫電纜 |
長期工作溫度250℃ |
|
KFPF-250 |
PFAJ緣和護套屏蔽耐高溫電纜 |
|
|
KFF22-250 |
PFAJ緣和護套鋼帶鎧裝耐高溫電纜 |
|
|
KFPF22-250 |
PFAJ緣和護套鋼帶鎧裝屏蔽耐高溫電纜 |
四.型號用字母、數字代號的含義：
|
項目 |
代號 |
含義 |
|
系列代號 |
K |
控制電纜 |
|
J緣材料 |
F |
聚全氟乙丙烯（F46）高工作溫度200℃ |
|
可熔性聚四氟乙烯（PFA）高工作溫度250℃ |
||
|
屏蔽材料 |
P |
無屏蔽可省略 |
|
護套材料 |
F |
聚全氟乙丙烯（F46）高工作溫度200℃ |
|
可熔性聚四氟乙烯（PFA）高工作溫度250℃ |
||
|
鎧裝材料 |
22 |
綱帶鎧裝 |
|
導體鍍層 |
X |
鍍錫 |
|
耐熱等J |
200 |
高工作溫度200℃ |
|
規格 |
|
填寫芯數 導體截面（N S） |
|
導體種類 |
A |
單股導體 |
例1：10芯1.5mm2鍍錫銅線A類導體F46J緣和護套鋼帶鎧裝鍍錫銅線屏蔽高溫電纜表示
為：KFPF22X-200 10X1.5（A）
例2：10芯1.5mm2鍍銀B類導體，PFAJ緣和護套耐高溫電纜表示為：
KFFY-250 10X1.5（B）
五.技術指標：
|
項目 |
技術指標 |
|||||||||||||||||||
|
導體直流電阻20℃ |
截面mm 電阻（Ω·Km）導體 |
0.2 |
0.35 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
||||||||||
|
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
鍍銀 |
|||
|
導體種類 |
A-B類 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R類 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
試驗電壓 |
額定電壓450/750V，試驗電壓2500V，1min |
|||||||||||||||||||
|
J緣電阻 |
20 ℃時1000MKm |
|||||||||||||||||||
產品主要規格尺寸
參照氟塑料J緣聚氯乙烯護套耐高溫控制電纜規定。
