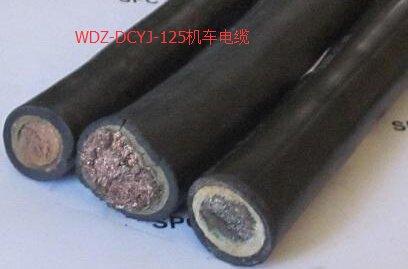

機車電纜WDZ-DCYJ-125-1*300
一、適用范圍
機車電纜WDZ-DCYJ-125-1*300采用低煙無鹵阻燃交聯聚烯烴J緣，產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

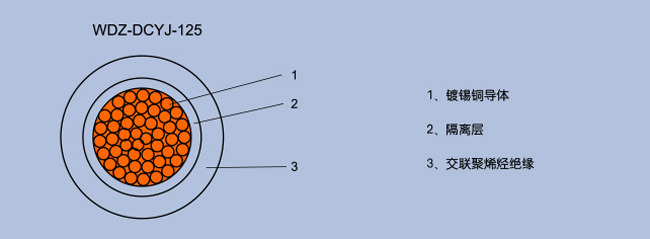

二、產品結構示意圖
三、 機車電纜WDZ-DCYJ-125-1*300使用特性
1、 機車電纜WDZ-DCYJ-125-1*300額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、 機車電纜WDZ-DCYJ-125-1*300長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125℃；WDZ-DCYJ/B-150產品為150℃。
3、電纜低使用環境溫度： WDZ-DCYJ-125產品應不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60℃。
4、WDZ系列鐵路機車車輛用電線 電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、WDZ-DCYJ-125 型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
四、WDZ系列鐵路機車車輛用電線電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及M稱
|
序號 |
型號 |
額定電壓 |
M稱 |
|
|
1 |
WDZ-DCYJ-125 |
500V、750V、1kV、1.5kV、3kV |
銅芯耐熱125℃交聯聚烯烴J緣無鹵低煙阻燃機車車輛用電纜 |
|
|
2 |
WDZ-DCYJ/B-125 |
750V |
銅芯耐熱125℃高強度薄壁交聯聚烯烴J緣無鹵低煙阻燃機車車輛用電纜 |
|
|
3 |
WDZ-DCYJ/B-150 |
750V |
銅芯耐熱150℃高強度薄壁交聯聚烯烴J緣無鹵低煙阻燃機車車輛用電纜 |
|
|
|
|
|
||
2、電纜規格見表2
表2 電纜的規格
|
序號 |
型號 |
額定電壓 |
規 格mm2 |
|
1 |
WDZ-DCYJ-125 |
500V |
1，1.5，2.5，4 |
|
2 |
WDZ-DCYJ-125 |
750V，1.5kV，3kV |
0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
|
3 |
WDZ-DCYJ/B-125 |
750V |
0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
五、WDZ系列鐵路機車車輛用電線電纜代號M稱和含義見表3
表3 代號的M稱及含義
|
項目 |
代號 |
說明 |
|
系列代號 |
DC |
機車車輛用電纜（電線） |
|
產品特性 |
WDZ |
無鹵低煙阻燃 |
|
J緣材料 |
YJ |
交聯聚烯烴 |
|
J緣特性 |
B |
高強度薄壁J緣 |
|
耐熱特性 |
125 |
耐熱125℃ |
|
150 |
耐熱150℃ |
六、WDZ系列鐵路機車車輛用電線電纜主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20℃時J緣電阻：額定電壓3kVWDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗
|
額定電壓 |
500V |
750V，1kV |
1.5kV |
3kV |
|
交流電壓試驗 |
2 kV/15min |
3.5kV/15min |
6kV/15min |
12kV/15min |
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。
七、電纜基本結構參數如下表5
表5 電纜結構參數
|
型號 |
導體標稱截面mm2 |
導體結構根數/單線直徑mm |
J緣標稱厚度mm |
電纜外徑mm |
|
|
標稱值 |
大值 |
||||
|
WDZ-DCYJ-125 500V |
1 |
32/0.20 |
0.4 |
2.2 |
2.3 |
|
1.5 |
48/0.20 |
0.5 |
2.7 |
2.8 |
|
|
2.5 |
77/0.20 |
0.5 |
3.1 |
3.2 |
|
|
4 |
126/0.20 |
0.5 |
3.8 |
3.9 |
|
|
WDZ-DCYJ-125 750V |
0.75 |
24/0.20 |
0.8 |
2.73 |
3.00 |
|
1 |
32/0.20 |
0.8 |
3.02 |
3.30 |
|
|
1.5 |
48/0.20 |
0.8 |
3.2 |
3.6 |
|
|
2.5 |
77/0.20 |
0.8 |
3.65 |
4.20 |
|
|
4 |
126/0.20 |
0.8 |
4.52 |
5.0 |
|
|
6 |
189/0.20 |
0.8 |
5.2 |
5.7 |
|
|
10 |
322/0.20 |
1.2 |
7.1 |
7.7 |
|
|
16 |
513/0.20 |
1.2 |
8.3 |
9.0 |
|
|
25 |
798/0.20 |
1.2 |
9.7 |
10.5 |
|
|
35 |
1121/0.20 |
1.2 |
10.9 |
11.8 |
|
|
50 |
703/0.30 |
1.4 |
12.9 |
13.9 |
|
|
70 |
999/0.30 |
1.6 |
15.3 |
16.5 |
|
|
95 |
1332/0.30 |
1.6 |
17.2 |
18.6 |
|
|
120 |
1702/0.30 |
1.8 |
19.4 |
21.0 |
|
|
150 |
2109/0.30 |
2 |
21.7 |
23.4 |
|
|
185 |
1443/0.40 |
2 |
23.6 |
25.5 |
|
|
240 |
1924/0.40 |
2.2 |
27.2 |
29.4 |
|
|
300 |
2368/0.40 |
2.2 |
29.7 |
32.0 |
|
|
WDZ-DCYJ-125 1.5kV |
0.75 |
24/0.20 |
1.2 |
3.53 |
3.9 |
|
1 |
32/0.20 |
1.2 |
3.7 |
4.1 |
|
|
1.5 |
48/0.20 |
1.2 |
4.0 |
4.4 |
|
|
2.5 |
77/0.20 |
1.2 |
4.5 |
5.0 |
|
|
4 |
126/0.20 |
1.2 |
5.35 |
5.9 |
|
|
6 |
189/0.20 |
1.2 |
6.0 |
6.6 |
|
|
10 |
322/0.20 |
1.4 |
7.5 |
8.1 |
|
|
16 |
513/0.20 |
1.4 |
8.7 |
9.4 |
|
|
25 |
798/0.20 |
1.4 |
10.1 |
10.9 |
|
|
35 |
1121/0.20 |
1.4 |
11.3 |
12.2 |
|
|
50 |
703/0.30 |
1.6 |
13.3 |
14.4 |
|
|
70 |
999/0.30 |
1.8 |
15.7 |
17.0 |
|
|
95 |
1332/0.30 |
2 |
18.0 |
19.4 |
|
|
120 |
1702/0.30 |
2.2 |
19.6 |
21.4 |
|
|
150 |
2109/0.30 |
2.4 |
22.5 |
24.2 |
|
|
185 |
1443/0.40 |
2.4 |
24.4 |
26.3 |
|
|
240 |
1924/0.40 |
2.6 |
28.0 |
30.2 |
|
|
300 |
2368/0.40 |
2.6 |
30.5 |
32.8 |
|
|
WDZ-DCYJ-125 3kV |
0.75 |
24/0.20 |
1.4 |
3.93 |
4.3 |
|
1 |
32/0.20 |
1.4 |
4.1 |
4.5 |
|
|
1.5 |
48/0.20 |
1.4 |
4.4 |
4.8 |
|
|
2.5 |
77/0.20 |
1.4 |
4.85 |
5.3 |
|
|
4 |
126/0.20 |
1.4 |
5.75 |
6.3 |
|
|
6 |
189/0.20 |
1.4 |
6.38 |
7.0 |
|
|
10 |
322/0.20 |
1.6 |
7.9 |
8.5 |
|
|
16 |
513/0.20 |
1.6 |
9.1 |
9.8 |
|
|
25 |
798/0.20 |
1.6 |
10.5 |
11.3 |
|
|
35 |
1121/0.20 |
1.6 |
11.7 |
12.6 |
|
|
50 |
703/0.30 |
2 |
14.1 |
15.2 |
|
|
70 |
999/0.30 |
2 |
16.1 |
17.4 |
|
|
95 |
1332/0.30 |
2.2 |
18.4 |
19.8 |
|
|
120 |
1702/0.30 |
2.4 |
20.2 |
21.8 |
|
|
150 |
2109/0.30 |
2.6 |
22.9 |
24.6 |
|
|
185 |
1443/0.40 |
2.6 |
24.8 |
26.8 |
|
|
240 |
1924/0.40 |
2.8 |
28.4 |
30.6 |
|
|
300 |
2368/0.40 |
2.8 |
30.9 |
33.4 |
|
|
WDZ-DCYJ/B-125 750V |
0.5 |
19/0.18 |
0.25 |
1.40 |
1.50 |
|
0.75 |
19/0.23 |
0.25 |
1.65 |
1.75 |
|
|
1 |
19/0.26 |
0.25 |
1.80 |
1.85 |
|
|
1.2 |
19/0.28 |
0.25 |
1.90 |
2.00 |
|
|
1.5 |
19/0.32 |
0.25 |
2.10 |
2.15 |
|
|
2.0 |
19/0.37 |
0.25 |
2.35 |
2.45 |
|
|
2.5 |
19/0.41 |
0.25 |
2.55 |
2.65 |
|
|
4 |
19/0.52 |
0.25 |
3.10 |
3.20 |
|
|
6 |
19/0.64 |
0.3 |
3.80 |
3.85 |
|
