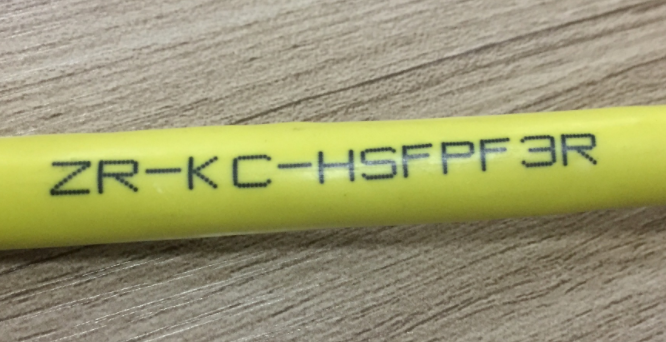

耐高溫補償導線KCA-HS-FF-2*1.5
一、概述
耐高溫補償導線KCA-HS-FF-2*1.5使用特性： 耐高溫補償導線KCA-HS-FF-2*1.5可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
二、 耐高溫補償導線KCA-HS-FF-2*1.5產品標準
1、工作溫度：
a）耐熱用：***高200℃和260℃兩種。
b）一般用：***高70℃和105℃兩種。
2、***低環境溫度：
a）氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
b）聚氯乙烯絕緣和護套線纜：固定敷 設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
b）其它結構的補償電纜，應不小于電纜外徑的10倍。
4、規格范圍
名稱 | 線芯對數 | 標稱截面mm2 | 線芯結構 | |
A | B | |||
補償導線 | 1 | 0.5 1.0 1.5 2.0 | 1/0.80 | 7/0.30 |
1/1.13 | 7/0.43 | |||
補償電纜 | 1～19 | 1/1.37 | 7/0.52 | |
1/1.76 | 19/0.41 | |||
5、主要技術要求
產品型號 | 補償導線及電纜線芯 | 補償導線絕緣層著色 | 配用熱電偶分度號 | ||
正極 | 負極 | 正極 | 負極 | ||
SC or RC | 銅 | 銅鎳0.6 | 紅 | 綠 | S（鉑銠10-鉑）或 R（鉑銠13-鉑） |
KCA | 鐵 | 銅鎳22 | 紅 | 藍 | K（鎳鉻-鎳硅） |
KCB | 銅 | 銅鎳40 | 紅 | 藍 | |
KX | 鎳鉻10 | 鎳硅3 | 紅 | 黑 | |
EX | 鎳鉻10 | 銅鎳45 | 紅 | 棕 | E（鎳鉻-銅鎳） |
JX | 鐵 | 銅鎳45 | 紅 | 紫 | J（鐵-銅鎳） |
TX | 銅 | 銅鎳45 | 紅 | 白 | T（銅-銅鎳） |
NC | 鐵 | 銅鎳18 | 紅 | 灰 | N（鎳鉻硅-鎳硅） |
6、使用分類、等級及護套著色
使用分類 | 標志代號 | 精度等級及標志 | 護層著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | 本安型 | ||
一般用 | G | / | S | 黑色 | 灰色 | 藍色 |
耐熱用 | H | / | S | 黑色 | 黃色 | 藍色 |
注：在舊標準GB4989-85中，普通級用B表示，精密級用A表示。
7、熱電特性及允差
型號 | 使用分類 | 導線溫度范圍℃ | 熱電動勢及允差μV | 熱電偶測量端 溫度℃ | 20℃時往復電阻值 ≤Ω/m | |||||
熱電勢 | 精密度 | 普通級 | 0.5mm2 | 1.0 mm2 | 1.5 mm2 | 0.5mm2 | ||||
SC&RC | G | 0~100 | 646 | ±30（±2.5℃） | ±60（±5.0℃） | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
H | 0~200 | 1440 | / | ±60（±5.0℃） | ||||||
KCA | G | 0~100 | 4095 | ±60（±1.5℃） | ±100（±2.5℃） | 1.40 | 0.70 | 0.47 | 0.28 | |
H | 0~200 | 8137 | 900 | |||||||
KCB | G | 0~100 | 4095 | 1.04 | 0.52 | 0.35 | 0.21 | |||
KX | G | -20~100 | 4095 | 2.20 | 1.10 | 0.73 | 0.44 | |||
H | -25~200 | 8137 | ||||||||
EX | G | -20~100 | 6137 | ±12（±1.5℃） | ±20（±2.5℃） | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
H | -25~200 | 13419 | ||||||||
JX | G | -20~100 | 5268 | ±85（±1.5℃） | ±140（±2.5℃） | 1.30 | 0.65 | 0.43 | 0.26 | |
H | -25~200 | 10777 | ||||||||
TX | G | -20~100 | 4277 | ±30（±0.5℃） | ±60（±1.0℃） | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
H | -25~200 | 9285 | ±48（±0.8℃） | ±90（±1.5℃） | ||||||
NC | G | 0~100 | 2774 | ±60（±1.5℃） | ±100（±2.5℃） | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
H | 0~200 | 5912 | ||||||||
NX | G | -20~100 | 2774 | 2.86 | 1.43 | 0.95 | 0.57 | |||
H | -25~200 | 5912 | ||||||||
8、其它參數指標
項目 | 單位 | 參數指標 | |
PVC絕緣 | PE、XLPE、F46&F絕緣 | ||
絕緣電阻 | MΩ.km | 25 | 100 |
電壓試驗 | V/1min | 1000 | |
阻燃性能 | 符合GB/T18380-2001阻燃標準中A、B、C類規定。 | ||
9、規格尺寸
補償導線
芯數*標稱 截面mm2 | 導體 種類 | ***大外徑mm | 計算重量kg/km | ||||||
VV | VPV | FF | FP1F | VV | VPV | FF | FP1F | ||
2*0.5 | A | 3.7*6.4 | 4.7*7.4 | 2.6*4.6 | 3.2*5.2 | 30 | 50 | 27 | 45 |
R | 3.9*6.6 | 4.9*7.6 | 2.8*4.8 | 3.4*5.4 | 35 | 55 | 30 | 50 | |
2*1.0 | A | 5.0*7.7 | 6.0*8.7 | 3.0*5.3 | 3.6*5.9 | 56 | 82 | 39 | 64 |
R | 5.1*8.0 | 6.1*9.0 | 3.1*5.6 | 3.7*6.2 | 60 | 87 | 45 | 69 | |
2*1.5 | A | 5.2*8.3 | 6.2*9.3 | 3.2*5.8 | 3.8*6.4 | 68 | 93 | 54 | 77 |
R | 5.5*8.7 | 6.5*9.7 | 3.4*6.2 | 4.0*6.8 | 75 | 102 | 60 | 87 | |
2*2.5 | A | 5.7*9.3 | 6.7*10.3 | 3.6*6.7 | 4.2*7.3 | 94 | 121 | 77 | 103 |
R | 5.9*9.8 | 6.9*10.8 | 4.0*7.3 | 4.6*7.9 | 101 | 133 | 84 | 114 | |
