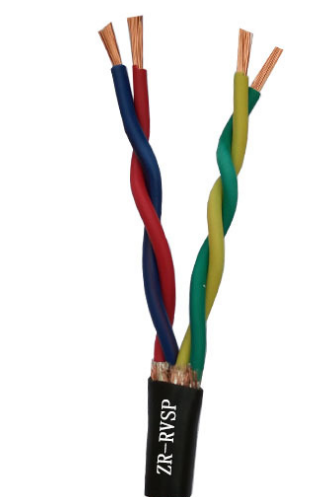

銅芯對絞屏蔽軟電纜RVVPS 300/300V
產品應用
銅芯對絞屏蔽軟電纜RVVPS 結構，使電纜具有更佳的電磁兼容作用，適用于電壓等級300/300V及以下的工業環境工作，如電氣安裝、電源、控制和信號連接線等。
產品結構
執行標準：JB/T8734. 5-2016
導 體：多股精細銅絲，符合JB/T8734.5-2016表7規定
規格范圍：芯數：2x2芯
截面：0.12~ 2.5mm2
絕緣材料：聚氯乙烯
填充(可選)：網狀聚丙烯填充或棉紗填充
屏蔽編織：裸銅絲或鍍錫銅絲，編織密度≥80%
護套材料：聚氯乙烯
護套顏色：黑色以及其他顏色
技術參數
額定電壓：300/ 300V
測試電壓：1500V
額定溫度：-15°C~+70°C
***小彎曲半徑：
固定安裝：6X電纜外徑
移動安裝：15X電纜外徑
產品特性
具有抗電磁干擾性
芯線兩兩對絞，加上屏蔽層和保護層，使電纜整體機械性能和信號傳輸更穩定安全
電纜一定的柔軟性、耐寒性，可承受一定的機械外力，以至于電纜不怕彎曲，安裝敷設也更方便
產品參數
芯數×截面積(n*mm2) | 導體結構 | 絕緣厚度 |
| 電纜外徑范圍 | 70℃絕緣電阻值.min （MΩ*km） | 20℃導體電阻值. max（Ω/km） | |
銅芯 | 鍍錫銅芯 | ||||||
2x2x0.12 | 7/0.15 | 0.4 | 0.8 | 5.1-8.2 | 0.016 | 167 | 173 |
2x2x0.2 | 12/0.15 | 0.4 | 0.8 | 5.5-8.9 | 0.013 | 97.8 | 101 |
2x2x0.3 | 16/0.15 | 0.5 | 0.8 | 6.3-10.2 | 0.014 | 73.4 | 75.5 |
2x2x0.4 | 24/0.15 | 0.5 | 0.8 | 6.5-10.6 | 0.012 | 51.1 | 52.6 |
2x2x0.5 | 28/0.15 | 0.5 | 0.9 | 7.3-11.7 | 0.012 | 41.4 | 42.5 |
2x2x0.75 | 42/0.15 | 0.5 | 1.0 | 8.0-12.8 | 0.010 | 27.6 | 28.3 |
2x2x1.0 | 32/0.20 | 0.6 | 1.0 | 8.9-14.2 | 0.011 | 20.7 | 21.2 |
2x2x1.5 | 48/0.20 | 0.6 | 1.0 | 9.6-15.4 | 0.0094 | 14.1 | 14.5 |
2x2x2.5 | 77/0.20 | 0.7 | 1.1 | 11.8-18.9 | 0.0086 | 8.47 | 8.81 |
