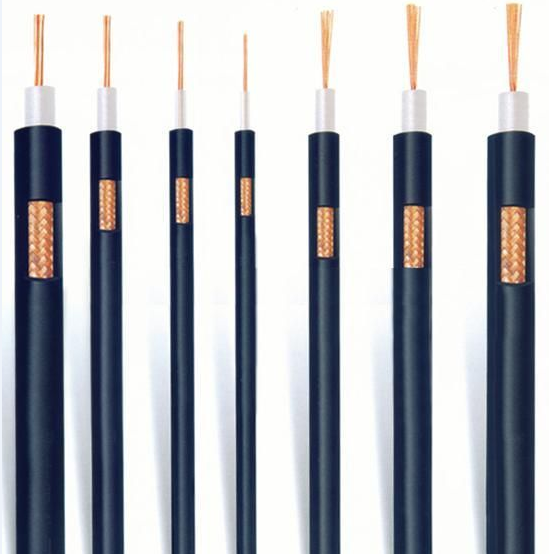

同軸射頻電纜SYFE75-2-1X8
同軸射頻電纜SYFE75-2-1X8適用于高頻數字傳輸設備、交換機設備、有限無限接入網和移動通信信號傳輸，也可用于無線電、廣播電子等射頻信號。其中主要是SYFE 和SYFVZ(P)這幾種同軸電纜,
同軸射頻電纜SYFE75-2-1X8微微同軸電纜適用于高頻數字傳輸設備、交換機設備、有限無限接入網和移動通信信號傳輸，也可用于無線電、廣播電子等射頻信號。
SYFE微微同軸電纜結構： mm
|
規格 |
導體直徑 |
絕緣 標稱 厚度 |
絕緣 ***薄 點 |
絕緣 外徑 |
外導體編織 密度 |
護套標稱 厚度 |
護套 ***薄點 |
電纜外徑 |
|
SYFE 75-2-1 |
0.247~0.257 |
0.50 |
0.45 |
1.26±0.05 |
≥90% |
0.18 |
0.14 |
2.0±0.1 |
|
SYFE 75-2-1X8 |
0.247~0.257 |
0.50 |
0.45 |
1.26±0.05 |
≥90% |
0.5 |
0.40 |
≤8.0 |
|
SYFE 75-2-1X10 |
0.247~0.257 |
0.50 |
0.45 |
1.26±0.05 |
≥90% |
0.6 |
0.48 |
≤9.1 |
|
SYFE 75-2-1X12 |
0.247~0.257 |
0.50 |
0.45 |
1.26±0.05 |
≥90% |
0.6 |
0.48 |
≤10.0 |
|
SYFE 75-2-1X16 |
0.247~0.257 |
0.50 |
0.45 |
1.26±0.05 |
≥90% |
0.6 |
0.48 |
≤11.0 |
SYFVZ微型同軸電纜結構： mm
|
型號 |
導體直徑 |
絕緣外徑 |
編織外徑 |
護套外徑 |
成纜外徑 |
屏蔽直徑 |
電纜外徑 |
|
SYFVZ 75-1-1×8 |
0.252 |
1.18 |
1.5 |
2.2 |
7.2 |
|
8.9±0.2 |
|
|
|||||||
|
SYFVZP 75-1-1×4 |
0.252 |
1.18 |
1.5 |
2.2 |
5.3 |
5.7 |
7.3±0.2 |
|
SYFVZP 75-1-1×8 |
0.252 |
1.18 |
1.5 |
2.2 |
7.2 |
7.8 |
9.4±0.2 |
|
SYFVZP 75-1-1×16 |
0.252 |
1.18 |
1.5 |
2.2 |
10.5 |
11.0 |
12.7±0.2 |
|
SYFVZP 75-1-1×32 |
0.252 |
1.18 |
1.5 |
2.2 |
14.4 |
15.0 |
17.4±0.3 |
