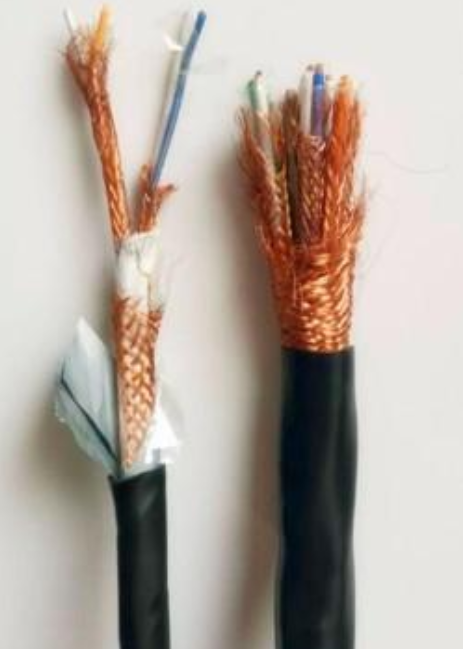

耐高溫計算機電纜DJFPF-2*2*1.5
耐高溫計算機電纜DJFPF-2*2*1.5執行標準:執行：JB/T13486-2018標準
成品電纜的阻燃性能符合GB12666-90的規定。
用途:耐高溫計算機電纜DJFPF-2*2*1.5適用石油、化工、發電、冶金等工礦企業、在耐高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
額定電壓:U0/U:300/500V及以下.
Z低環境溫度：固定敷設-60℃，非固定敷設-20℃；
Z小彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。
型號及名稱:
|
序號 |
型號 |
名稱 |
|
1 |
DJFFP |
F46氟塑料絕緣和護套銅絲編織總屏蔽耐高溫防腐計算機電纜 |
|
2 |
DJFFP22 |
F46氟塑料絕緣和護套鋼帶鎧裝銅絲編織總屏蔽耐高溫防腐計算機電纜 |
|
3 |
DJFFP32 |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織總屏蔽耐高溫防腐計算機電纜 |
|
4 |
DJFFRP |
F46氟塑料絕緣和護套軟芯銅絲編織總屏蔽耐高溫防腐計算機電纜 |
|
5 |
DJFFRP22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽耐高溫防腐計算機電纜 |
|
6 |
DJFFRP32 |
F46氟塑料絕緣和護套細鋼絲鎧裝軟芯耐高溫銅絲編織總屏蔽防腐計算機電纜 |
|
7 |
DJFPFP |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
|
8 |
DJFPFP22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
|
9 |
DJFPFRP |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽軟芯耐高溫防腐控制電纜 |
|
10 |
DJFPFRP22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽軟芯耐高溫防腐計算機電纜 |
|
11 |
DJFPF |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽耐高溫防腐計算機電纜 |
|
12 |
DJFPF22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽耐高溫防腐計算機電纜 |
|
13 |
DJFVP |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽耐高溫防腐計算機電纜 |
|
14 |
DJFVP22 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽鎧裝耐高溫防腐計算機電纜 |
|
15 |
DJFVP32 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
|
16 |
DJFPVP |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽耐高溫防腐計算機電纜 |
|
17 |
DJFPVP22 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鎧裝耐高溫防腐計算機電纜 |
|
18 |
DJFPVP32 |
氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
|
19 |
DJFPV |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽耐高溫防腐計算機電纜 |
|
20 |
DJFPV22 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽鎧裝耐高溫防腐計算機電纜 |
|
21 |
DJFPV32 |
氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽細鋼絲鎧裝耐高溫防腐計算機電纜 |
主要技術指標：
|
項目 |
技術指標 |
|||||||||||||||
|
導體 |
截面（mm2） |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
||||||||
|
導體 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
||
|
導體種類 |
AB類 |
36.0 |
36.7 |
24.5 |
24.8 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.70 |
3.08 |
3.11 |
|
|
R類 |
39.0 |
40.1 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
4.95 |
5.09 |
3.30 |
3.39 |
||
|
試驗電壓 |
2500V/1min |
|||||||||||||||
|
絕緣電阻 |
20℃R≥500MΩ.km |
|||||||||||||||
|
阻燃性 |
高于C級 |
|||||||||||||||
注:阻燃電纜在原型號前加“ZR”，耐火電纜在原型號前加“NH”。
代號名稱和含義：
|
項目 |
代號 |
說明 |
|
系列代號 |
DJ |
計算機電纜 |
|
導體鍍層 |
Y |
鍍銀 |
|
絕緣材料 |
F |
FEPZ高工作溫度200℃ |
|
屏蔽材料 |
P1 |
鍍錫銅絲編織 |
|
護套材料 |
F |
FEPZ高工作溫度200℃ |
|
鎧裝材料 |
22 |
鋼帶鎧裝 |
|
規格 |
- |
芯數×導體截面（N×S） |
|
導體種類 |
A |
單股導體 |
