高溫補償導線KC-HS-FFRP-2x1.0mm2

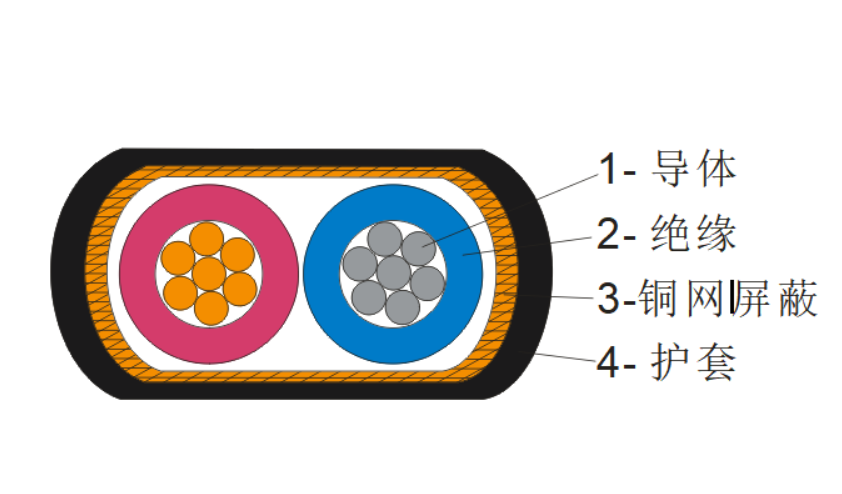

一、 高溫補償導線示意圖
二、 高溫補償導線KC-HS-FFRP-2x1.0mm2用途
高溫補償導線KC-HS-FFRP-2x1.0mm2用于將熱電偶冷端延長至遠離高溫且溫度比較穩定的地方的一種專用導線。實質上是由兩種不同的金屬組成的熱電偶。在一定溫度范圍內 ，它的熱電特性與主熱電偶的熱電性質基本相同。用補償導線與熱電偶的冷端連結，就可以將熱電偶輸出的溫度信號傳輸?shù)竭h(yuǎn)離數十米的控制室里，送給顯示儀表或控制儀表。這就相當于把熱電偶延長到溫度恒定的地方，解決了熱電偶冷端在熱設備附近造成的高溫和溫度不穩定問題。使用方便，是熱電偶安裝中經常采用的。它們是專用導線，一種類型的補償導線只能同相應的一類熱電偶配套使用，而且正、負極性不可接反。高溫補償導線KC-HS-FFRP-2x1.0mm2執行標準GB/T 4989-2013

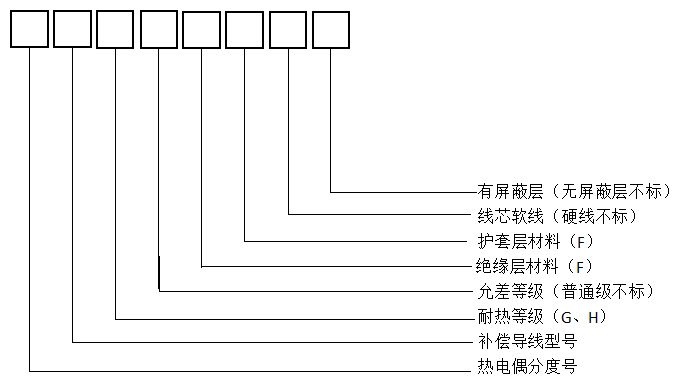

三、 高溫補償導線型號和組成
舉例：
K分度、耐熱用、精密級、氟塑料絕緣、氟塑料護套、內屏蔽、軟芯補償導線，2芯，線芯單芯截面積1.0mm2表示為：
KC-HS-FFRP-2x1.0mm2
E分度、耐熱用、普通級、氟塑料絕緣、氟塑料護套、硬芯補償導線，2芯，線芯單芯截面積1.0mm2表示為：
EX-H-FF 2x1.0mm2
四、規格
|
結構 截面mm2 |
0.2 |
0.5 |
1.0 |
1.5 |
2.5 |
芯線對數 |
|
單股線芯mm |
1/0.52 |
1/0.80 |
1/1.13 |
1/1.37 |
1/1.76 |
導線1對 電纜2~37對 |
|
多股線芯mm |
7/0.20 |
7/0.30 |
7/0.43 |
7/0.52 |
19/0.41 |
五、 高溫補償導線合金絲材料與絕緣著色
|
型號 |
導體材料 |
絕緣著色 |
絕緣著色 IEC 60584-3:2007 |
|||
|
正極 |
負極 |
正極 |
負極 |
正極 |
負極 |
|
|
BC |
銅 |
銅 |
紅 |
灰 |
-- |
-- |
|
SC/RC |
銅 |
銅鎳0.6 |
紅 |
綠 |
橙 |
白 |
|
KCA |
鐵 |
銅鎳22 |
紅 |
蘭 |
綠 |
白 |
|
KCB |
銅 |
銅鎳40 |
紅 |
蘭 |
綠 |
白 |
|
KX |
鎳鉻10 |
鎳硅3 |
紅 |
黑 |
綠 |
白 |
|
NC |
鐵 |
銅鎳18 |
紅 |
灰 |
粉紅 |
白 |
|
NX |
鎳鉻14硅 |
銅硅4 |
紅 |
灰 |
粉紅 |
白 |
|
EX |
鎳鉻10 |
銅鎳45 |
紅 |
棕 |
紫 |
白 |
|
JX |
鐵 |
銅鎳45 |
紅 |
紫 |
黑 |
白 |
|
TX |
銅 |
銅鎳45 |
紅 |
白 |
棕 |
白 |
注: 高溫補償電纜KX-FFRP1 2x1.0mm2絕緣護套材料均為一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、氟塑料、鐵氟龍）。產品具有耐高低溫-65~200℃，-65~260℃、耐油、耐腐蝕、耐酸堿、耐老化性能。
六、補償電纜20℃時往復電阻
|
補償導線型號 |
20℃時往復電阻 Ω/Km 不大于 |
||||
|
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
SC/RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
