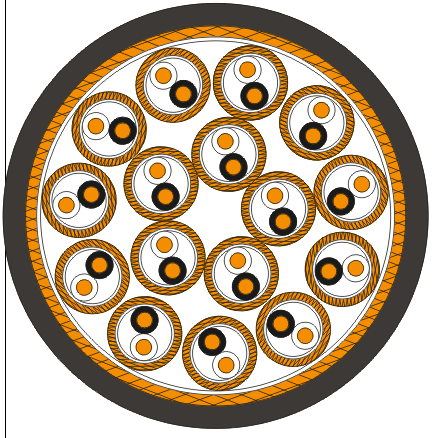

ZRC-DJFFRP-16*2*1.5計算機屏蔽電纜
ZRC-DJFFRP-16*2*1.5計算機屏蔽電纜適用石油、化工、發電、冶金等工礦企業、在***、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
【詳細說明】
ZRC- DJFFRP-16*2*1.5計算機屏蔽電纜
額定電壓:U0/U:300/500V及以下.
環境溫度：固定敷設-60℃，非固定敷設-20℃；
彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。
型號及名稱:
|
序號 |
型號 |
名稱 |
|
1 |
DJFFP |
F46氟塑料絕緣和護套銅絲編織總屏蔽***防腐計算機電纜 |
|
2 |
DJFFP22 |
F46氟塑料絕緣和護套鋼帶鎧裝銅絲編織總屏蔽***防腐計算機電纜 |
|
3 |
DJFFP32 |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織總屏蔽***防腐計算機電纜 |
|
4 |
DJFFRP |
F46氟塑料絕緣和護套軟芯銅絲編織總屏蔽***防腐計算機電纜 |
|
5 |
DJFFRP22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽***防腐計算機電纜 |
|
6 |
DJFFRP32 |
F46氟塑料絕緣和護套細鋼絲鎧裝軟芯***銅絲編織總屏蔽防腐計算機電纜 |
|
7 |
DJFPFP |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽***防腐計算機電纜 |
|
8 |
DJFPFP22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽和總屏蔽***防腐計算機電纜 |
|
9 |
DJFPFRP |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽和總屏蔽軟芯***防腐控制電纜 |
|
10 |
DJFPFRP22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織總屏蔽軟芯***防腐計算機電纜 |
|
11 |
DJFPF |
F46氟塑料絕緣和護套細鋼絲鎧裝銅絲編織分屏蔽***防腐計算機電纜 |
|
12 |
DJFPF22 |
F46氟塑料絕緣和護套鋼帶鎧裝軟芯銅絲編織分屏蔽***防腐計算機電纜 |
|
13 |
DJFVP |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽***防腐計算機電纜 |
|
14 |
DJFVP22 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽鎧裝***防腐計算機電纜 |
|
15 |
DJFVP32 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織總屏蔽細鋼絲鎧裝***防腐計算機電纜 |
|
16 |
DJFPVP |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽***防腐計算機電纜 |
|
17 |
DJFPVP22 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鎧裝***防腐計算機電纜 |
|
18 |
DJFPVP32 |
氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽和總屏蔽細鋼絲鎧裝***防腐計算機電纜 |
|
19 |
DJFPV |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽***防腐計算機電纜 |
|
20 |
DJFPV22 |
F46氟塑料絕緣105℃阻燃聚氯乙烯護套銅絲編織分屏蔽鎧裝***防腐計算機電纜 |
|
21 |
DJFPV32 |
氟塑料絕緣105℃聚氯乙烯護套銅絲編織分屏蔽細鋼絲鎧裝***防腐計算機電纜 |
主要技術指標：
|
項目 |
技術指標 |
|||||||||||||||
|
導體 |
截面（mm2） |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
||||||||
|
導體 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
||
|
導體種類 |
AB類 |
36.0 |
36.7 |
24.5 |
24.8 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.70 |
3.08 |
3.11 |
|
|
R類 |
39.0 |
40.1 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
4.95 |
5.09 |
3.30 |
3.39 |
||
|
試驗電壓 |
2500V/1min |
|||||||||||||||
|
絕緣電阻 |
20℃R≥500MΩ.km |
|||||||||||||||
|
阻燃性 |
高于C級 |
|||||||||||||||
注:阻燃電纜在原型號前加“ZR”，耐火電纜在原型號前加“NH”。
代號名稱和含義：
|
項目 |
代號 |
說明 |
|
系列代號 |
DJ |
計算機電纜 |
|
導體鍍層 |
Y |
鍍銀 |
|
絕緣材料 |
F |
FEP工作溫度200℃ |
|
屏蔽材料 |
P1 |
鍍錫銅絲編織 |
|
護套材料 |
F |
FEP工作溫度200℃ |
|
鎧裝材料 |
22 |
鋼帶鎧裝 |
|
規格 |
- |
芯數×導體截面（N×S） |
|
導體種類 |
A |
單股導體 |
執行標準:成品電纜的阻燃性能符合GB12666-90的規定。
用途:適用石油、化工、發電、冶金等工礦企業、在***、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
ZRC- DJFFRP-16*2*1.5計算機屏蔽電纜使用特性：
工作溫度：F46氟塑料絕緣不超過200℃；
主要技術指標：
|
項目 |
技術指標 |
|||||||||||||||
|
導體 |
截面（mm2） |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
||||||||
|
導體 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
不鍍錫 |
鍍錫 |
||
|
導體種類 |
AB類 |
36.0 |
36.7 |
24.5 |
24.8 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.70 |
3.08 |
3.11 |
|
|
R類 |
39.0 |
40.1 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
4.95 |
5.09 |
3.30 |
3.39 |
||
|
試驗電壓 |
2500V/1min |
|||||||||||||||
|
絕緣電阻 |
20℃R≥500MΩ.km |
|||||||||||||||
|
阻燃性 |
高于C級 |
|||||||||||||||
注:阻燃電纜在原型號前加“ZR”，耐火電纜在原型號前加“NH”。
代號名稱和含義：
|
項目 |
代號 |
說明 |
|
系列代號 |
DJ |
計算機電纜 |
|
導體鍍層 |
Y |
鍍銀 |
|
絕緣材料 |
F |
FEP工作溫度200℃ |
|
屏蔽材料 |
P1 |
鍍錫銅絲編織 |
|
護套材料 |
F |
FEP工作溫度200℃ |
|
鎧裝材料 |
22 |
鋼帶鎧裝 |
|
規格 |
- |
芯數×導體截面（N×S） |
|
導體種類 |
A |
單股導體 |
執行標準:成品電纜的阻燃性能符合GB12666-90的規定。
用途:適用石油、化工、發電、冶金等工礦企業、在***、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
使用特性：
工作溫度：F46氟塑料絕緣不超過260℃。
