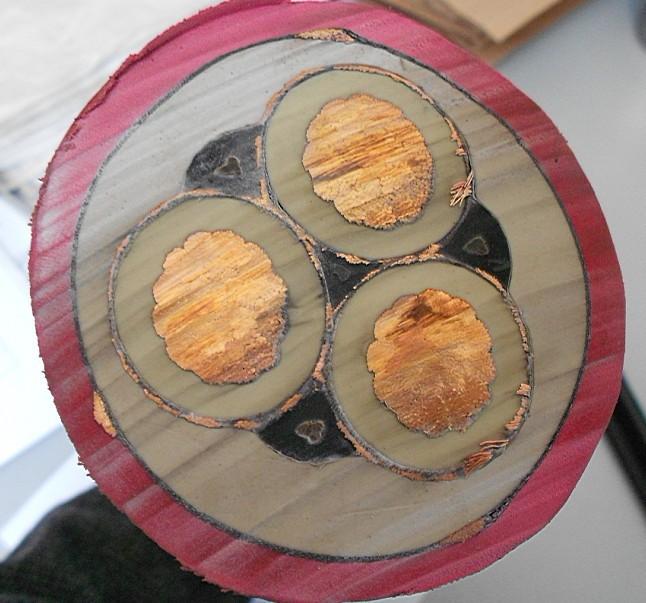

煤礦用移動類阻燃型金屬屏蔽監視型軟電纜
用途：本品按MT/818.6-1999標準要求制造供貨，適用于額定電壓3.6/6kV煤礦井下移動變壓器及類似設備，做電源連接電纜。
使用條件：
1）電纜導體的長期允許工作溫度為90°C。
2）電纜的小彎曲半徑為電纜直徑的6倍。
3）電纜的地線芯需良好接地。
電纜型號、名稱及結構形式
1）礦用阻燃電纜型號、名稱：
MYPTJ-3.6/6—煤礦用移動金屬屏蔽監視型橡套軟電纜
MYPTJE-3.6/6—煤礦用金屬屏蔽監視型彈性體軟電纜
規格、結構：應符合表一的規定。
表一
|
芯數×導體標稱截面/mm2 |
標稱厚度/mm |
電纜外徑 |
|||||
|
動力線芯 |
地線芯 |
監視線芯 |
動力線芯絕緣 |
內護套 |
外護套 |
MYPTJ\MYPTJE-3.6/6 |
|
|
3×25 + 3×16/3 + 3×2.5 |
4.0 |
2.5 |
5.5 |
57.5～63.0 |
|||
表二
|
動力線芯導體標稱截面 |
動力線芯20°C時絕緣電阻/（MW•km） |
監視線芯20 °C時絕緣電阻/（MW•km） |
|
25 |
≥650 |
≥5 |
