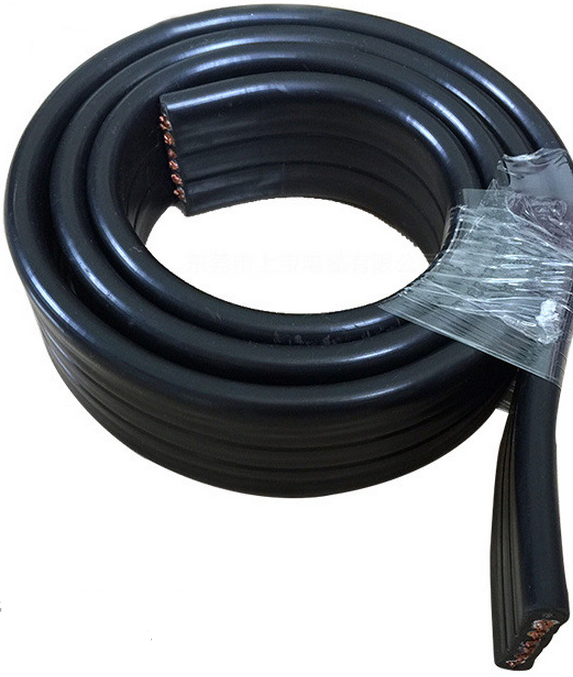

扁平軟電纜YQWB-4*1.5
扁平軟電纜YQWB-4*1.5額定電壓為300/500V（YZWB型），450/750V（YCWB型）；線芯長期充許工作溫度要不超過65℃；“W”型電纜具有耐氣候和一定的耐油性能，適合在戶外或接觸油污的場合使用,"B"代表扁平電纜；ZR-型電纜具有阻燃的性能。
扁平軟電纜YQWB-4*1.5銷售執行標準 JB8735.-1998.
型號、名稱及主要用途
|
型號
|
名稱
|
主在用途
|
|
YQB、YQWB
|
輕型橡套扁電纜
|
用于輕型移動電氣設備和工具
|
|
YZB、YZWB
|
中型橡套扁電纜
|
用于中型移動電氣設備和工具
|
|
YCB、YCWB
|
重型橡套扁電纜
|
用于各種移動電氣設備，能承受較大的機械外力的作用，特別適用于行車、起重機等電氣設備。
|
規格范圍
|
型號
|
額定電壓（V）
|
芯數
|
標準截面（Mm2)
|
|
YQB、YQWB
|
300/300
|
2,3
|
0.3-0.5
|
|
YZB、YZWB
|
300/300
|
2,3,4,5 3+1
|
1.5-6
|
|
YCB
|
450/750
|
1
2 3,4 5 |
1.5-240
1.5-95 1.5-150 1.5-25 |
|
YCBW、YCWB
|
450/470
|
2
3 3+1 |
35-95
120-150 2.5-150 |
規格尺寸及技術參數
|
標準截面(mm2)
|
導體結構
|
20℃時導體電阻≤(ΩM)
|
電纜外徑參考
|
|
|
根/單線直徑
|
2芯
|
3芯
|
||
|
0.3
|
16/0.15
|
69.2
|
/
|
/
|
|
0.5
|
28/0.15
|
30.0
|
/
|
/
|
YZB YZWB 型300/500V
|
標稱截面（mm2)
|
導體結構
|
20℃時導體直流電阻≤（Ω/KM）
|
電纜外徑參考
|
||||
|
根/單線直徑
|
2芯
|
3芯
|
4芯
|
5芯
|
6芯
|
||
|
1.5
|
30/0.25
|
13.3
|
--
|
--
|
20.44*6.76
|
--
|
17.76*6.09
|
|
2.5
|
49/0.25
|
7.98
|
--
|
--
|
27.1*8.05
|
--
|
27.1*8.05
|
|
4
|
56/0.30
|
4.95
|
--
|
--
|
33.3*9.6
|
--
|
49.1*9.6
|
|
6
|
84/0.30
|
3.30
|
--
|
--
|
38.4*11.5
|
--
|
56.7*11.5
|
交貨要求
成圈100m,成盤應大于100m;
短段電纜不小于10m,短段電纜的交貨數量應不超過交貨總長度10%，且每個包裝件應不超過五段；
根據雙方協議充許任何長度的電纜交貨，長度誤差為±0.5%；用戶對產品有阻燃特性要求，在合同中需另補充協議。
成圈100m,成盤應大于100m;
短段電纜不小于10m,短段電纜的交貨數量應不超過交貨總長度10%，且每個包裝件應不超過五段；
根據雙方協議充許任何長度的電纜交貨，長度誤差為±0.5%；用戶對產品有阻燃特性要求，在合同中需另補充協議。
