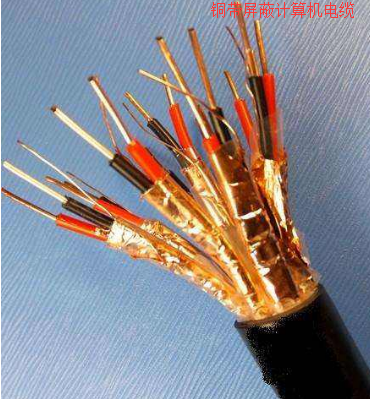

DZ-DYJEP2低煙無鹵屏蔽電纜
一．執行標準：DZ-DYJEP2低煙無鹵屏蔽電纜執行企業標準.
二．用途：DZ-DYJEP2低煙無鹵屏蔽電纜適用于交流300/500V及以下電動儀表為主的電動控制系統及計算機控制系統，可作傳輸銷售裝置過程變量的檢測、控制、聯鎖、報警、指示等模擬和數字信號。
三．使用特性
1. DZ-DYJEP2低煙無鹵屏蔽電纜使用環境溫度：固定敷設-40～+70℃；
(2) 電纜長期允許zui高工作溫度：聚乙烯絕緣70℃；交聯聚乙烯絕緣90℃；
(3) 電纜敷設環境溫度：不低于0℃；
(4) 電纜的允許彎曲半徑：應不小于電纜外徑的6倍；銅帶屏蔽、鋁塑復合帶屏蔽電纜及鎧裝電纜應不小于電纜外徑的12倍。
(1) 型號及名稱
|
型 號 |
名稱 |
|
DYVP |
聚乙烯絕緣聚氯乙烯護套銅線(鍍錫銅線)編織屏蔽電動型儀表信號電纜 |
|
DYVP2 |
聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號電纜 |
|
DYVPL |
聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
|
DYVRP |
聚乙烯絕緣聚氯乙烯護套銅線(鍍錫銅線)編織屏蔽電動型儀表信號軟電纜 |
|
DYVRP2 |
聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號軟電纜 |
|
DYVRPL |
聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
|
DYJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅線(鍍錫銅線)編織屏蔽電動型儀表信號電纜 |
|
DYJVP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號電纜 |
|
DYJVPL |
交聯聚乙烯絕緣聚氯乙烯護套銅帶鋁塑復合帶屏蔽電動型儀表信號電纜 |
|
DYJVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅線(鍍錫銅線)編織屏蔽電動型儀表信號電纜 |
|
DYJVRP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號軟電纜 |
|
DYJVRPL |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
|
WDZ-DYJEP |
交聯聚乙烯絕緣無鹵低煙阻燃聚烯烴護套銅線(鍍錫銅線)編織屏蔽電動型儀表信號電纜 |
|
WDZ-DYJEP2 |
交聯聚乙烯絕緣無鹵低煙阻燃聚烯烴護套銅帶屏蔽電動型儀表信號電纜 |
|
WDZ-DYJEPL |
交聯聚乙烯絕緣無鹵低煙阻燃聚聚烯烴護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
注：推薦的規格，二線組或三線組：1、2、3、4、5、7、8、10、12、14、16、19、24、27、30、37組。
四. DZ-DYJEP2低煙無鹵屏蔽電纜產品規格及技術參數
|
標稱截面 mm2 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
|
|
|
20℃時導體直流電阻不大于Ω/km |
A類、B類 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
|
|
R類 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
|
|
|
工作電容 |
≤80pF/m |
|
|
|
|
|
|
|
|
|
電容不平衡（僅限二線組） |
≤1pF/m |
|
|
|
|
|
|
|
|
|
20℃時絕緣電阻 |
≥1000 M Ω?km |
|
|
|
|
|
|
|
|
|
交流試驗電壓50Hz |
2000V /5min 不擊穿 |
|
|
|
|
|
|
|
|
