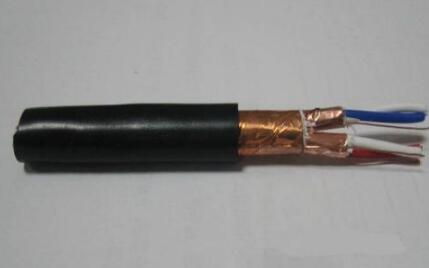

一、適用范圍
對絞屏蔽耐高溫控制電纜屬于電子計算機系統專用電纜之一，是現代化工業建設急需的配套產品，廣泛應用于能源工業、冶金工業和石油、化工工業等廠礦企業和科研部門的電子計算機、儀器儀表、各種自動化檢測設備及其它信息傳輸和控制系統，在高溫環境中作電器、儀表的連接線和自動控制系統的傳輸線。
二、型號規格
1、型號M稱及用途見表1。
表1
|
型號 |
M稱 |
|
DJFPV |
氟塑料J緣、銅絲編織對絞屏蔽、聚氯乙烯護套控制電纜 |
|
DJFPVP |
氟塑料J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套控制電纜 |
|
DJFPVRP |
氟塑料J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套軟型控制電纜 |
|
DJFPV22 |
氟塑料J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
|
DJFPVP22 |
氟塑料J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
|
DJFP2VP2 |
氟塑料J緣、銅帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套控制電纜 |
|
DJFP2V22 |
氟塑料J緣、銅帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
|
DJFP2VP2-22 |
氟塑料J緣、銅帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
2、型號中各代號說明見表2。
表2
|
項目 |
代號 |
說明 |
|
系列 |
DJ |
對絞屏蔽控制電纜 |
|
J緣 |
F |
氟塑料 |
|
線組屏蔽 |
P |
銅絲編織 |
|
P1 |
鍍錫銅絲編織 |
|
|
P2 |
銅塑復合帶繞包 |
|
|
P3 |
鋁塑復合帶繞包 |
|
|
總屏蔽 |
（省略） |
無屏蔽 |
|
P |
銅絲編織 |
|
|
P1 |
鍍錫銅絲編織 |
|
|
P2 |
銅塑復合帶繞包 |
|
|
P3 |
鋁塑復合帶繞包 |
|
|
護套 |
V |
聚氯乙烯PVC |
|
鎧裝 |
（省略） |
無鎧裝 |
|
2 |
雙鋼帶鎧裝 |
|
|
外護套 |
2 |
聚氯乙烯PVC |
|
耐溫等J |
180 |
導體高允許長期工作溫度為180℃ |
|
規格 |
線組數×每組線芯數×導體截面（mm2） |
（1~24）×2×（0.5~2.5） （1~12）×3×（0.5~2.5） |
|
導體種類 |
A（常省略） |
Ⅰ類結構（單根結構） |
|
B |
Ⅱ類結構（絞合結構） |
|
|
R |
軟結構 |
3、規格見表2
表2
|
型號 |
芯數 |
標稱截面 |
|
DJFPV |
2～48 3～36 |
0.5～2.5 |
|
DJFPVP |
||
|
DJFPVRP |
||
|
DJFPV22 |
||
|
DJFPVP22 |
||
|
DJFP2VP2 |
||
|
DJFP2V22 |
||
|
DJFP2VP2-22 |
三、產品使用特性
1、額定電壓：300/500V
2、電纜導體的高長期允許工作溫度：180℃和200℃兩種。
3、電纜的低允許敷設溫度：
聚氯乙烯護套電纜：0℃
氟塑料護套電纜：－60℃
低于低允許敷設溫度時應預先加熱。
4、屏蔽線組的工作電容（1kHz）：≤100pF/m。
5、電纜線組間的分布電感≤0.8μH/m。
6、電纜線組間的電容不平衡：在測試頻率為1kHz，電纜長度為250m時應不大于300pF。
7、電纜推薦允許彎曲半徑：
有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍；
其余結構電纜不小于電纜外徑的6倍。
8、電纜的導體直流電阻見表3。
表3
|
導體截面積 mm2 |
20℃時導體直流電阻 ≤Ω/km |
|||||
|
不鍍錫 |
鍍錫 |
|||||
|
Ⅰ類 |
Ⅱ類 |
軟結構 |
Ⅰ類 |
Ⅱ類 |
軟結構 |
|
|
0.5 |
36.0 |
36.0 |
39.0 |
36.7 |
36.7 |
40.1 |
|
0.75 |
24.5 |
24.5 |
26.0 |
24.8 |
24.8 |
26.7 |
|
1.0 |
18.1 |
18.1 |
19.5 |
18.2 |
18.2 |
20.0 |
|
1.5 |
12.1 |
12.1 |
13.3 |
12.2 |
12.2 |
13.7 |
