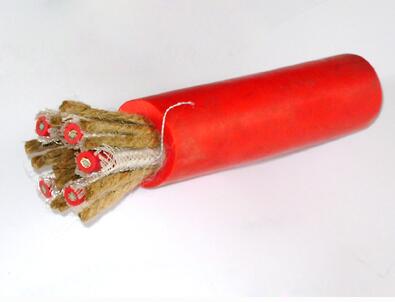

硅橡膠電力電纜(ZR)-HGGP2適用于額定電壓0.6/lkV及以下的高溫范圍和惡劣環境內.作電氣設備電能傳輸線。它具有優良的耐高 溫' 阻燃.耐輻射.耐老化.耐臭氧' 防水等特性，并具有很好的耐寒性.耐候性。
—、銷售執行標準采用企業標準。
二、 硅橡膠電力電纜(ZR)-HGGP2使用特性
額定電壓UO/U: 600/1000V。
電纜允許工作溫度范圍-6(TC~+18(TC。
短路時（持續時間不超過5S)電纜導體的溫度不超過25(TC。
電纜敷設溫度應不低于-20’C。
電纜的彎曲半徑如下：單芯電纜彎曲半徑不小于電纜外徑的15D: (D-電纜外徑）.+
三芯電纜彎曲半徑不小于電纜外徑的12D。
三、電纜型號M稱
1.電纜型號M稱如表1
型號 M稱
(ZR)-HGG 硅橡膠J緣硅橡膠護套（阻燃）電力軟電纜
(ZR)-HGGP 硅橡膠J緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜
(ZR)-HGGP2 硅橡膠J緣硅橡膠護套銅帶屏蔽（阻燃）電力軟電纜
(ZR)-HGVF 硅橡膠J緣丁腈聚氯乙烯護套（阻燃）電力軟電纜
(ZR)-HGVFP 硅橡膠J緣丁腈聚氯乙烯護套銅絲編織屏蔽（阻燃）電力軟電纜
(ZR)-HGVF22 硅橡膠J緣丁腈聚氯乙烯護套鋼帶鎧裝（阻燃）電力軟電纜
(ZR)-HGVFP2 硅橡膠J緣丁腈聚氯乙烯護套銅帶繞包屏蔽（阻燃）電力軟電纜
注：型號中H-硅橡膠電力軟電纜系列代號.G-硅橡膠J緣或護套.VF-丁腈聚氣乙烯護套.P-銅絲編織屏蔽
22-鋼帶鎧裝.如需鋼絲鎧裝結構應將型號中的"22''改為"32"即可。
四、規格范圍
電纜規格用導體芯數x導體標稱截面mm2表示.如表2:
型號 芯數 標準截面mm2
(ZR)-HGG
(ZR)-HGGP
(ZR)-HGGP2 單芯：1.5?500 多芯：1.5?240
(ZR)-HGVf 1、2、 3、4、 5、 3+2、3+1
(ZR)-HGVFP
(ZR)-HGVF22
(ZR)-HGVFP2
五、 硅橡膠電力電纜(ZR)-HGGP2技術參數
成品電纜導體2CTC時直流電阻：應滿足GB/T3956標準要求.成品電纜導電線芯的直流電阻.換算到電纜 長度為lm.標稱截面為lmm2和溫度為20'C時.銅芯線芯應不大于0.0184Q。
成品電纜J緣線芯的J緣電阻：成品電纜J緣線芯的J緣電阻.換算到電纜長度為lkm和溫度為2度時. 導電線芯截面在50mm2及以下的應不小于50MQ , 70?185mm2的應不小于35MQ。
成品電纜應經受工頻交流試驗電壓3000V, 5min試驗，J緣無擊穿。
六、交貨長度 允許根據雙方協議長度交貨：長度計量誤差不超過±0.5%。
