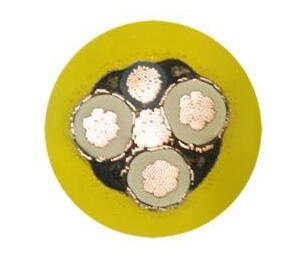

UYP,UYPT,MYPTJ屏蔽電纜
UYP,UYPT,MYPTJ屏蔽電纜執行標準：GB12972.7-1991
用途：UYP,UYPT,MYPTJ屏蔽電纜為礦用橡套軟電纜系列產品之一，適用于額定電壓地面移動式礦山機械設備作電源連接線，如采煤機及類似設備的電源連接。
使用條件：電纜導體的長期允許工作溫度為90℃.，電線的小彎曲半徑為電纜直徑的6倍。
|
電纜規格、M稱 |
|||||||||||||||||
|
型號 |
M稱 |
主要用途 |
|||||||||||||||
|
(MYP)UYP-3.6/6 |
礦用移動屏蔽套軟電纜 |
額定電壓為3.6/6KV移動式地面礦同機械電源的連接,環境溫度下限為-20℃ |
|||||||||||||||
|
(MYPT)UYPT-3.6/6 |
礦用移動金屬屏蔽橡套軟電纜 |
||||||||||||||||
|
MYPTJ-3.6/6 |
礦用移動屏蔽監視軟電纜 |
額定電壓為3.6/6KV采煤機電纜動力電纜，用于電源的連接 |
|||||||||||||||
|
MYPTJ-6/10 |
礦用移動金屬屏蔽軟電纜 |
||||||||||||||||
|
電纜規格、尺寸 |
|||||||||||||||||
|
芯數×導體標稱截面(mm2) |
護套標稱厚度 |
UYP-3.6/6、UYPTJ-3.6/6型電纜外徑 |
|||||||||||||||
|
動力線芯J緣 |
|||||||||||||||||
|
動力線芯 |
地線芯 |
標稱厚度公司網址：http://tjsdlzcxsdlc.com |
小值 |
大值 |
|||||||||||||
|
3×16 |
1×16 |
4 |
5.5 |
51.3 |
57.3 |
||||||||||||
|
3×25 |
1×16 |
4 |
5.5 |
53.9 |
59.9 |
||||||||||||
|
3×35 |
1×16 |
4 |
5.5 |
57 |
63 |
||||||||||||
|
3×50 |
1×25 |
4 |
5.5 |
60.8 |
66.8 |
||||||||||||
|
芯數×導體標稱截面(mm2) |
護套標稱厚度 |
UYP-3.6/6、UYPTJ-3.6/6型電纜外徑 |
|||||||||||||||
|
動力線芯J |
|||||||||||||||||
|
動力線芯 |
地線芯 |
緣標稱厚度 |
小值 |
大值 |
|||||||||||||
|
3×16 |
1×16/3 |
4 |
5.5 |
51.8 |
57.8 |
||||||||||||
|
3×25 |
1×16/3 |
4 |
5.5 |
54.8 |
60.8 |
||||||||||||
|
3×35 |
1×16/3 |
4 |
5.5 |
58.3 |
64.3 |
||||||||||||
|
3×50 |
1×25/3 |
4 |
5.5 |
61.4 |
67.7 |
||||||||||||
UYP,UYPT,MYPTJ屏蔽電纜
|
技術性能 |
|||
|
1、電纜的動力線芯J緣電阻值 |
|||
|
動力線芯標稱截面(mm2) |
20℃時J緣電阻小值(MΩ·km) |
||
|
16 |
750 |
||
|
25 |
650 |
||
|
35 |
550 |
||
|
50 |
500 |
||
3、電纜的其它電氣性能和J緣及護套力學性能按GB3048、GB2951規定。
