額定電壓3.6/6kV及以下煤礦用移動屏蔽橡套軟電纜
|
型號 |
M稱 |
用途 |
|
MYPT-1.9/3.3 |
煤礦用移動金屬屏蔽橡套軟電纜 |
額定電壓1.9/3.3kV井下移動采煤設備的電源連接 |
|
MYP-3.6/6 |
煤礦用移動屏蔽橡套軟電纜 |
額定電壓3.6/6kv移動式地面礦山機械電源連接或井下移動采煤設備的電源連接 |
| MYPT-3.6/6 |
煤礦用移動金屬屏蔽橡套軟電纜 |
1.3 產品型號含義
|
部分 |
D二部分 |
D三部分 |
D四部分 |
|
M |
Y |
P或PT |
額定電壓U0/U （kV） |
部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。
D二部分：用大寫字母Y表示采煤設備（移動）用電纜。
D三部分：用大寫字母P表示非金屬屏蔽電纜，用大寫字母PT表示金屬屏蔽電纜。
D四部分：用阿拉伯?dāng)?shù)字表示額定電壓U0/U，單位為kV。

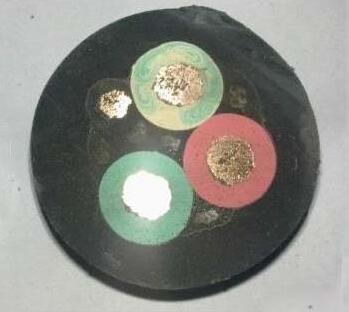

1.4 產品結構圖
2 、主要性能指標
2.1 導體單線鍍錫、導體單線直徑和20℃導體直流電阻見表2規定。
表2
|
標稱截面 mm2 |
導體中單線大直徑 mm |
20℃導體大直流電阻 Ω/km |
|
16 |
0．41 |
1．24 |
|
25 |
0．41 |
0．795 |
|
35 |
0．41 |
0．565 |
|
50 |
0．41 |
0．393 |
|
70 |
0．51 |
0．277 |
|
95 |
0．51 |
0．210 |
|
120 |
0.51 |
0.164 |
|
150 |
0.51 |
0.132 |
本公司鄭重聲明：
1、簽訂產品質量保障書，承諾-不合格產品J不出廠。
2、兩年內產品質量跟蹤服務，并將客戶服務記錄在檔案保存20年。
3、確因產品質量問題，我公司將保修、包退、包換、滿足客戶要求。
產品規格：根據客戶的要求定做。
