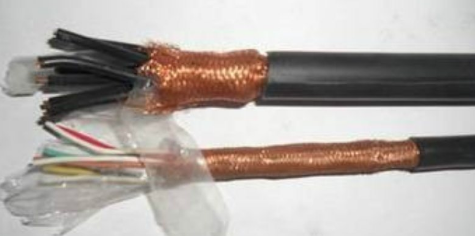

NH-KVDVDP NH-KVDVDP2低煙無鹵屏蔽電纜
一：產品特點及用途:
NH-KVDVDP NH-KVDVDP2低煙無鹵屏蔽電纜具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，低煙無鹵型電纜屬于環保電纜，尤其適用于對消防要求較高的電力、大型建筑、鐵路、船舶等行業。
二：產品執行標準：NH-KVDVDP NH-KVDVDP2低煙無鹵屏蔽電纜執行企業標準，耐火特性符合GB12666.6-90要求(IEC331)
三：NH-KVDVDP NH-KVDVDP2低煙無鹵屏蔽電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
2． 高長期工作溫度：阻燃聚氯乙烯J緣和護套70℃和105℃
氟塑料J緣和護套200℃和260℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和120℃
3． 低環境溫度：阻燃聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃；非固定敷設-20℃
4． 耐火特性：
|
符合IEC331規定
|
火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流
|
|
符合GB12666.6-A類
|
火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流
|
|
符合GB12666.6-B類
|
火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流
|
5．電纜安裝敷設溫度不低于0℃
6．敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍
鎧裝電纜不小于電纜外徑12倍
氟塑料J緣和護套材料電纜不小于電纜外徑的8倍
四：基本型號及M稱
1.耐火電力電纜
表1
|
型號
|
產品M稱
|
|
NH-VV
|
阻燃聚氯乙烯J緣和護套耐火控制電纜
|
|
NH-FF
|
氟塑料J緣和護套耐火控制電纜
|
|
NH-VDVD
|
低煙低鹵阻燃聚氯乙烯J緣和護套耐火控制電纜
|
|
NH-YDYD
|
低煙無鹵阻燃聚烯烴J緣和護套耐火控制電纜
|
|
備注：鎧裝電纜型號后加22
|
|
2.耐火控制電纜
|
型號
|
產品M稱
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KVV
|
阻燃聚氯乙烯J緣和護套耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KVVP
|
阻燃聚氯乙烯J緣和護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KVVP2
|
阻燃聚氯乙烯J緣和護套銅帶繞包屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KFF
|
氟塑料J緣和護套耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KFFP
|
氟塑料J緣和護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KFFP2
|
氟塑料J緣和護套銅帶繞包屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KVDVD
|
低煙低鹵阻燃聚氯乙烯J緣和護套耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KVDVDP
|
低煙低鹵阻燃聚氯乙烯J緣和護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KVDVDP2
|
低煙低鹵阻燃聚氯乙烯J緣和護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KYDYD
|
低煙無鹵阻燃聚烯烴J緣和護套耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KYDYDP
|
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KYDYDP2
|
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KYJV
|
交聯聚乙烯J緣阻燃聚氯乙烯護套耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KYJVP
|
交聯聚乙烯J緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NH-KYJVP2
|
交聯聚乙烯J緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
五：代號M稱和含義
表2
六：主要技術指標
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
