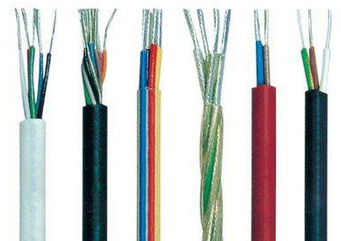

EX-HA-FFP補償導線
EX-HA-FFP補償導線是用來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。等效采用IEC 584-3《熱電偶D三部份-補償導線》標準。產品主要應用于各種測溫裝置，已被廣泛用核電、石油、化工、冶金、電力等部門。
一.使用分類、允許等、護層著色標志:
|
使用分類
|
標志
|
允許登記及護層著色
|
|
|
普通
|
準確
|
||
|
一般用
|
G
|
(黑色)
|
S(灰色)
|
|
耐熱用
|
H
|
(黑色)
|
S(灰色)
|
二.結構特征、J緣層、護層材料、使用溫度
|
J緣層及護層
|
使用溫度
|
|
|
材料
|
符號
|
|
|
聚氟乙烯
|
PVC
|
-25~70℃
-25~105℃
|
|
聚全氟乙丙烯
|
FEP
|
-60~205℃
|
|
可溶性聚四氟乙烯
|
PFA
|
-60~260℃
|
三.產品標號(標記):
|
配用熱電
偶分度號
|
一般用(G)
產品標號
|
耐熱用(H)
產品標號
|
||
|
普通
|
準確(S)
|
普通
|
準確(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
四.補償導線合金絲和J緣層顏色:
|
補償號
線型號
|
配用熱電
偶的分度號
|
補償導線合金線
|
J緣層
著色
|
||
|
正
|
負
|
正
|
負
|
||
|
SC
|
S(鉑銠10-鉑)
|
SPC(銅)
|
SNC(銅鎳)
|
紅
|
綠
|
|
NC
|
N(鎳鉻硅-鎳硅)
|
NPC(鐵)
|
NNC(銅鎳)
|
紅
|
黃
|
|
KC
|
K(銅-康銅)
|
KPC(銅)
|
KNC(銅鎳)
|
紅
|
藍
|
|
KX
|
K(鎳鉻-鎳硅)
|
KPX(鎳鉻)
|
KNX(銅鎳)
|
紅
|
黑
|
|
EX
|
E(鎳鉻-銅鎳)
|
EPX(鎳鉻)
|
ENX(銅鎳)
|
紅
|
棕
|
|
JX
|
J(鐵-銅鎳)
|
JPX(鐵)
|
JNX(銅鎳)
|
紅
|
紫
|
|
TX
|
T(銅-銅鎳)
|
TPX(銅)
|
TNX(銅鎳)
|
紅
|
白
|
五.基本型號及M稱
|
EX-HA-FFP
|
氟塑料烯J緣和護套銅絲編織總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FFRP
|
氟塑料烯J緣和護套銅絲編織總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-HA-FPFP
|
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FPFRP
|
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-HA-FVP
|
氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FVRP
|
氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-HA-FPVP
|
氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FPVRP
|
氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-HA-FGP
|
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FGRP
|
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-HA-FPGP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FPGRP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-GA-YJVP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-GA-YJVRP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-GA-YJPVP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-GA-YJPVRP
|
交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-GA-VV
|
聚氯乙烯J緣對絞聚氯乙烯護套一般用準確E分度熱電偶用補償電纜
|
|
EX-GA-VPV
|
聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用準確E分度熱電偶用補償電纜
|
|
EX-GA-VPVP
|
聚氯乙烯J緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用準確E分度熱電偶用補償電纜
|
|
EX-GA-VVP
|
聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用準確E分度熱電偶用補償電纜
|
|
EX-HA-FF
|
氟塑料J緣對絞氟塑料護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FP1F
|
氟塑料J緣對絞鍍錫銅絲編織分屏蔽氟塑料護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FP1FP1
|
氟塑料J緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FFP1
|
氟塑料J緣對絞鍍錫銅絲編織總屏蔽氟塑料護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FV105
|
氟塑料J緣對絞耐熱105℃聚氯乙烯護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FP1V105
|
氟塑料J緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FP1V105P1
|
氟塑料J緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FV105P1
|
氟塑料J緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套準確E分度熱電偶用高溫補償電纜
|
|
EX-HA-FGP
|
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FGRP
|
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確E分度號熱電偶用補償軟電纜
|
|
EX-HA-FPGP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償電纜
|
|
EX-HA-FPGRP
|
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確E分度號熱電偶用補償軟電纜
|
規格
|
導線規格
|
A類導體
|
R類導體
|
20℃時往復電阻≤Ω/m
|
|
2×0.5 mm2
|
1/0.80
|
7/0.30
|
2.2
|
|
2×1.0 mm2
|
1/1.13
|
7/0.43
|
1.1
|
|
2×1.5 mm2
|
1/1.37
|
7/0.52
|
0.73
|
|
2×2.5 mm2
|
1/1.76
|
19/0.41
|
0.44
|
|
電纜規格
|
|
|
|
|
1×2×0.5
|
7×2×2.5
|
2×2×1.0
|
5×2×1.0
|
|
1×2×1.0
|
8×2×0.5
|
2×2×1.5
|
5×2×1.5
|
|
1×2×1.5
|
8×2×1.0
|
2×2×2.5
|
10×2×1.5
|
|
1×2×2.5
|
8×2×1.5
|
3×2×0.5
|
10×2×2.5
|
|
5×2×2.5
|
8×2×2.5
|
3×2×1.0
|
12×2×0.5
|
|
6×2×0.5
|
9×2×0.5
|
3×2×1.5
|
12×2×1.0
|
|
6×2×1.0
|
9×2×1.0
|
3×2×2.5
|
12×2×1.5
|
|
6×2×1.5
|
9×2×1.5
|
4×2×0.5
|
12×2×2.5
|
|
6×2×2.5
|
9×2×2.5
|
4×2×1.0
|
14×2×0.5
|
|
7×2×0.5
|
10×2×0.5
|
4×2×1.5
|
14×2×1.0
|
|
7×2×1.0
|
10×2×1.0
|
4×2×2.5
|
14×2×1.5
|
|
7×2×1.5
|
2×2×0.5
|
5×2×0.5
|
14×2×2.5
|
|
16×2×1.5
|
19×2×0.5
|
19×2×1.5
|
16×2×0.5
|
|
16×2×2.5
|
19×2×1.0
|
19×2×2.5
|
16×2×1.0
|
我公司還可以銷售其他補償導線型號按產品的品種劃分為:SC，KC，KX，EX，JX，TX。
其中:a)型號個字母與熱電偶的分度號相對應;
b)字母"X"表示延伸型補償導線(型別)
c)字母"C"表示補償型補償導線(型別)
注:SC型補償導線可配用R型分度號熱電偶。
