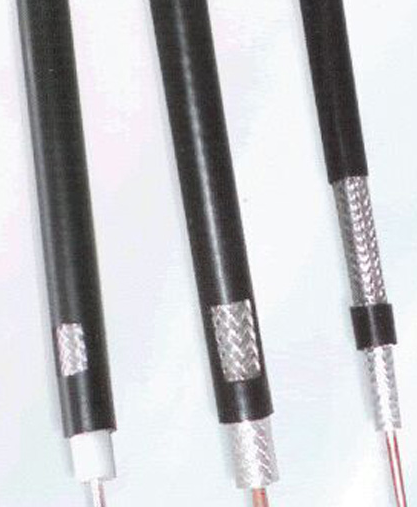

SFF同軸電纜
執行標準：SJ1563-80
產品特性：
1.工作溫度： -55℃～200℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體,屏蔽:鍍銀銅導體
3、J緣：聚四氟乙烯(F4)
4、護套：聚全氟乙丙烯(F46)
5、顏色：J緣:白色護套:透明或其它顏色
特點/用途：
這是一種用于固定或可移動的無線電設備的電纜，具有小型、重量輕、柔韌性好、耐高溫、耐潮濕性、耐腐蝕性和不燃性等特點。適用于無線電通信、廣播和有關電子設備中傳輸射頻信號的實芯聚四氟乙烯J緣射頻同軸電纜，允許使用低溫度-55℃，高+200℃
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
產品特性：
1.工作溫度： -55℃～200℃（包括電纜的工作溫升）
2、導體：鍍銀銅導體,屏蔽:鍍銀銅導體
3、J緣：聚四氟乙烯(F4)
4、護套：聚全氟乙丙烯(F46)
5、顏色：J緣:白色護套:透明或其它顏色
特點/用途：
這是一種用于固定或可移動的無線電設備的電纜，具有小型、重量輕、柔韌性好、耐高溫、耐潮濕性、耐腐蝕性和不燃性等特點。適用于無線電通信、廣播和有關電子設備中傳輸射頻信號的實芯聚四氟乙烯J緣射頻同軸電纜，允許使用低溫度-55℃，高+200℃
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。

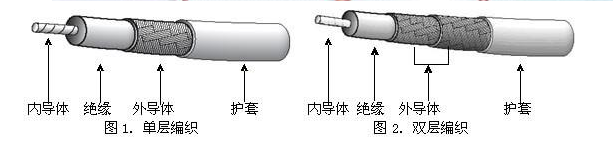

電纜結構數據和主要性能：
|
型號 |
內導體
根數/ 直徑 mm |
標稱
J緣 外徑 mm |
外導體
|
標稱
護套 外徑 mm |
標稱
特性 阻抗 Ω |
衰減常數
≤dB/m |
試驗
電壓 kV |
||
|
30 MHz
|
200 MHz
|
3000 MHz
|
|||||||
|
SFF-50-1
|
7/0.10
|
0.87
|
單層編織
|
1.80
|
50
|
0.33
|
0.85
|
3.40
|
1.2
|
|
SFF-50-1.5-1
|
7/0.18
|
1.50
|
單層編織
|
2.55
|
0.19
|
0.50
|
2.00
|
2.0
|
|
|
SFF-50-1.5-2
|
7/0.18
|
1.50
|
雙層編織
|
3.20
|
0.19
|
0.50
|
2.00
|
2.0
|
|
|
SFF-50-2-1
|
1/0.73
|
2.20
|
單層編織
|
3.30
|
0.12
|
0.31
|
1.27
|
3.0
|
|
|
SFF-50-2-2
|
1/0.73
|
2.20
|
雙層編織
|
4.00
|
0.12
|
0.31
|
1.27
|
3.0
|
|
|
SFF-50-3-1
|
1/0.93
|
3.00
|
單層編織
|
4.50
|
0.086
|
0.23
|
0.95
|
4.2
|
|
|
SFF-50-3-2
|
1/0.93
|
3.00
|
雙層編織
|
5.50
|
0.086
|
0.23
|
0.95
|
4.2
|
|
|
SFF-50-5
|
1/1.48
|
4.60
|
單層編織
|
6.40
|
0.057
|
0.15
|
0.67
|
6.5
|
|
|
SFF-75-1
|
1/0.17
|
0.87
|
單層編織
|
1.80
|
75
|
0.28
|
0.74
|
2.90
|
1.0
|
|
SFF-75-1.5-1
|
7/0.10
|
1.50
|
單層編織
|
2.55
|
0.20
|
0.50
|
2.00
|
1.8
|
|
|
SFF-75-1.5-2
|
7/0.10
|
1.50
|
雙層編織
|
3.20
|
0.20
|
0.50
|
2.00
|
1.8
|
|
|
SFF-75-3-1
|
1/0.55
|
3.00
|
單層編織
|
4.50
|
0.086
|
0.23
|
0.95
|
3.6
|
|
|
SFF-75-3-2
|
1/0.55
|
3.00
|
雙層編織
|
5.50
|
0.086
|
0.23
|
0.95
|
3.6
|
|
|
SFF-75-5
|
1/0.82
|
4.60
|
單層編織
|
6.40
|
0.057
|
0.15
|
0.66
|
5.5
|
|
