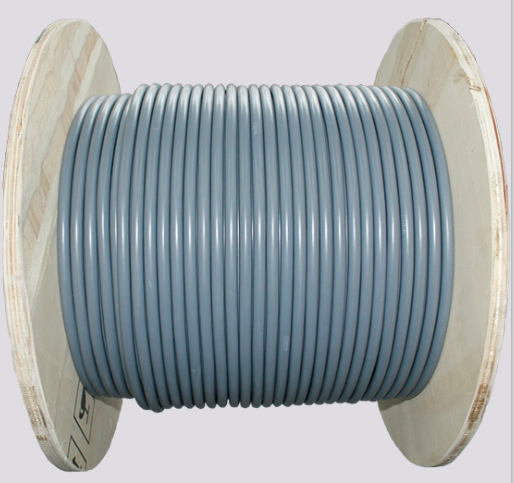

特種電纜-高柔性拖鏈電纜-TRVVP
應用領域：
特種電纜-高柔性拖鏈電纜-TRVVP主要應用于:工業電子系統,自動生成線，倉儲設備，機器人，消防系統，起重機，數控機床和冶金工業。
1.抗拉中芯
在電纜的中芯根據芯數數量以及每根芯線交叉區域的空間里盡可能的有一個真正的中芯線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中芯區域。
2.導體結構
高柔性拖鏈電纜應該選擇具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的直徑，長度和節向的屏蔽組合，它有的抗拉能力。
3.芯線J緣
電纜內的J緣材料不能彼此粘滯。而且J緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC或者TPE材料才能用于拖鏈的數百W米電纜中的應用過程中證實他的可靠性。
4.絞線
絞線結構須以的交合節距繞在一個穩定的抗拉中芯周圍。然而由于J緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。
5.內護套：甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。
6.屏蔽：用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。
7.外護套：由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套須是高柔性的但也要有支撐功能，當然應該是高壓成型的。
