NH耐火電線電纜
產品介紹使用說明
1. NH耐火電線電纜執行標準：GA306.2-2007
執行公安部標準《阻燃及耐火電纜塑料J緣阻燃及耐火電纜分和要求等2部分：耐火電纜》
2. 型號：
NH耐火電線電纜標識型號：
耐火系列： NH-Ⅰ-, NH-Ⅱ-, NH-Ⅲ-, NH-Ⅳ-,（耐火750℃至800℃）
NH-ⅠA-, NH-ⅡA-, NH-ⅢA-, NH-ⅣA-,耐火950℃至1000℃）
低煙無鹵阻燃耐火系列： WD-ZR-NH-ⅠA - （耐火750℃至800℃）
WD-ZR-NHA-ⅠA – （耐火950℃至1000℃）
3.規格范圍：
3.1 布電線標準：GB/T5023標準或JB/T8734標準范圍規格
3.2 1KV電力電纜標準：GB/T12706標準范圍規格
3.2 交聯聚烯烴J緣電線和電纜標準：JB/10491標準范圍規格
4. NH耐火電線電纜適用范圍
根據工程設計要求，消防放心要求，人身放心，人民財產放心。
適用于高層建筑等，電纜密集的電纜隧道、電纜夾層中，或位于油管、油庫附近等易燃場所；
可采用A類耐火電纜或B類耐火電纜。
5. 產品特性
產品符合相對應電線電纜，產品標準規定的所有特性，還應符合以下要求：

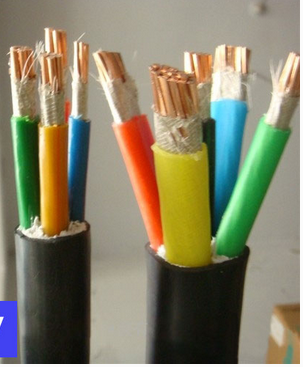

5.1 結構特點：耐火電纜的結構和普通電纜基本相同，不同之處在于耐火電纜在導體和J緣層間增加耐火層。
耐火層由2層云母帶繞包而成。因為不同云母帶的允許工作溫度差異較大，因此電纜耐火性能的關鍵是云母帶。
5.2 耐火電纜的分類。普通耐火電纜分為A類和B類：
B類耐火電纜能夠在750℃～800℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿（即3A保險絲不熔斷）。
A類耐火電纜，它能夠在950℃～1000℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿（即3A保險絲不熔斷）。
6 儲存運輸：
6.1 電纜端頭應可靠密封；
6.2 電纜應避免在露天存放，電纜盤不允許平放；
6.3 嚴禁從高處扔下裝有電纜的電線盤，嚴禁機械損傷電纜
|
7表1/4 0.6/1KV耐火電纜電力電纜外徑和重量參數
|
|||||||||||||
|
芯數x標稱截面mm
|
參考外徑mm
|
參考重量kg/Km
|
|||||||||||
|
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
||||||||||
|
1X1.5
|
7.9
|
-
|
77
|
-
|
|||||||||
|
1X2.5
|
8.3
|
-
|
88
|
-
|
|||||||||
|
1X4
|
9.2
|
15.2
|
125
|
378
|
|||||||||
|
1X6
|
9.7
|
15.3
|
149
|
402
|
|||||||||
|
1X10
|
11.0
|
15.6
|
202
|
417
|
|||||||||
|
1X16
|
12.0
|
16.6
|
271
|
504
|
|||||||||
|
1X25
|
13.7
|
18.3
|
382.9
|
644.6
|
|||||||||
|
1X35
|
14.9
|
19.5
|
493.0
|
775.1
|
|||||||||
|
1X50
|
16.4
|
20.8
|
631.2
|
929.1
|
|||||||||
|
1X70
|
18.2
|
22.6
|
847.8
|
1183
|
|||||||||
|
1X95
|
21.1
|
25.3
|
1175
|
1539
|
|||||||||
|
1X120
|
22.7
|
26.9
|
1430
|
1821
|
|||||||||
|
1X150
|
24.8
|
28.8
|
1740
|
2150
|
|||||||||
|
1X185
|
27.4
|
31.4
|
2158
|
2604
|
|||||||||
|
1X240
|
30.4
|
35.8
|
2765
|
3728
|
|||||||||
|
1X300
|
33.4
|
38.8
|
3424
|
4454
|
|||||||||
|
1X400
|
37.0
|
42.4
|
4358
|
5510
|
|||||||||
|
1X500
|
40.6
|
46.2
|
5383
|
6685
|
|||||||||
|
2X1.5
|
14.4
|
17.2
|
205
|
494
|
|||||||||
|
2X2.5
|
15.2
|
18.2
|
239
|
521
|
|||||||||
|
2X4
|
17.0
|
20.2
|
300
|
583
|
|||||||||
|
2X6
|
18.0
|
21.2
|
358
|
657
|
|||||||||
|
2X10
|
20.6
|
23.8
|
479
|
807
|
|||||||||
|
2X16
|
22.7
|
26.5
|
630
|
998
|
|||||||||
|
2X25
|
26.1
|
29.5
|
878
|
1305
|
|||||||||
|
2X35
|
28.4
|
33.8
|
1109
|
1991
|
|||||||||
|
2X50
|
25.3
|
30.7
|
1313
|
2078
|
|||||||||
|
2X70
|
27.6
|
33.0
|
1740
|
2588
|
|||||||||
|
2X95
|
31.4
|
36.8
|
2282
|
3219
|
|||||||||
|
2X120
|
33.6
|
38.8
|
2776
|
3755
|
|||||||||
|
2X150
|
36.9
|
42.3
|
3426
|
4516
|
|||||||||
|
2X185
|
40.3
|
45.7
|
4159
|
5345
|
|||||||||
|
2X240
|
45.5
|
51.0
|
5426
|
6603
|
|||||||||
|
2X300
|
50.4
|
56.2
|
6756
|
8027
|
|||||||||
|
7表2/4 0.6/1KV耐火電纜電力電纜外徑和重量參數
|
|||||||||||||
|
芯數x標稱截面mm
|
參考外徑mm
|
參考重量kg/Km
|
|||||||||||
|
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
||||||||||
|
3X1.5
|
15.2
|
18.2
|
251
|
559
|
|||||||||
|
3X2.5
|
16.1
|
19.1
|
296
|
597
|
|||||||||
|
3X4
|
18.0
|
21.8
|
385
|
678
|
|||||||||
|
3X6
|
19.4
|
22.9
|
466
|
775
|
|||||||||
|
3X10
|
21.8
|
25.6
|
635
|
987
|
|||||||||
|
3X16
|
24.1
|
27.9
|
851
|
1237
|
|||||||||
|
3X25
|
27.7
|
33.1
|
1194
|
2044
|
|||||||||
|
3X35
|
30.5
|
35.9
|
1522
|
2453
|
|||||||||
|
3X50
|
29.4
|
34.8
|
1920
|
2811
|
|||||||||
|
3X70
|
32.5
|
37,.9
|
2561
|
3512
|
|||||||||
|
3X95
|
36.7
|
41.9
|
3356
|
4433
|
|||||||||
|
3X120
|
39.9
|
45.1
|
4143
|
5311
|
|||||||||
|
3X150
|
44.3
|
49.7
|
5047
|
6361
|
|||||||||
|
3X185
|
48.5
|
53.7
|
6148
|
7555
|
|||||||||
|
3X240
|
54.0
|
59.2
|
7887
|
9445
|
|||||||||
|
3X300
|
63.5
|
69.0
|
9877
|
11535
|
|||||||||
|
4X1.5
|
17.0
|
21.0
|
318
|
612
|
|||||||||
|
4X2.5
|
18.0
|
22.0
|
375
|
673
|
|||||||||
|
4X4
|
19.6
|
23.4
|
472
|
792
|
|||||||||
|
4X6
|
20.9
|
24.7
|
577
|
915
|
|||||||||
|
4X10
|
24.0
|
27.8
|
796
|
1182
|
|||||||||
|
4X16
|
26.5
|
31.7
|
1084
|
1878
|
|||||||||
|
4X25
|
30.9
|
36.3
|
1544
|
2475
|
|||||||||
|
4X35
|
33.8
|
39.3
|
1996
|
3000
|
|||||||||
|
4X50
|
34.5
|
40.5
|
2528
|
3510
|
|||||||||
|
4X70
|
37.8
|
43
|
3386
|
4492
|
|||||||||
|
4X95
|
42
|
48
|
4401
|
5649
|
|||||||||
|
4X120
|
46
|
51
|
5468
|
6793
|
|||||||||
|
4X150
|
50
|
56
|
6636
|
8106
|
|||||||||
|
4X185
|
55
|
61
|
8013
|
9576
|
|||||||||
|
4X240
|
62
|
67
|
10447
|
12378
|
|||||||||
|
4X300
|
68
|
74
|
13119
|
15407
|
|||||||||
|
7表3/4 0.6/1KV耐火電纜電力電纜外徑和重量參數
|
|||||||||||||
|
芯數x標稱截面mm
|
參考外徑mm
|
參考重量kg/Km
|
|||||||||||
|
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
||||||||||
|
5X1.5
|
18
|
21
|
380
|
650
|
|||||||||
|
5X2.5
|
19
|
23
|
451
|
737
|
|||||||||
|
5X4
|
22
|
25
|
601
|
942
|
|||||||||
|
5X6
|
23
|
26
|
734
|
1098
|
|||||||||
|
5X10
|
27
|
29
|
1007
|
1421
|
|||||||||
|
5X16
|
30
|
34
|
1389
|
2286
|
|||||||||
|
5X25
|
33
|
39
|
1990
|
3028
|
|||||||||
|
5X35
|
38
|
43
|
2582
|
3678
|
|||||||||
|
5X50
|
38
|
43
|
3184
|
4280
|
|||||||||
|
5X70
|
43
|
49
|
4282
|
5559
|
|||||||||
|
5X95
|
49
|
54
|
5581
|
7044
|
|||||||||
|
5X120
|
53
|
59
|
6908
|
8524
|
|||||||||
|
5X150
|
59
|
65
|
8448
|
10235
|
|||||||||
|
5X185
|
65
|
71
|
10271
|
12225
|
|||||||||
|
5x240
|
72
|
78
|
13243
|
15377
|
|||||||||
|
5x300
|
82
|
88
|
16570
|
19018
|
|||||||||
|
3x2.5+1X1.5
|
17
|
22
|
357
|
647
|
|||||||||
|
3x4+1x2.5
|
19
|
23
|
453
|
763
|
|||||||||
|
3X6+1X4
|
21
|
24
|
555
|
888
|
|||||||||
|
3X10+1X6
|
23
|
27
|
747
|
1121
|
|||||||||
|
3x16+1x10
|
26
|
30
|
1020
|
1447
|
|||||||||
|
3x25+1x16
|
30
|
35
|
1452
|
2348
|
|||||||||
|
3x35+1x16
|
32
|
38
|
1777
|
2754
|
|||||||||
|
3x50+1x25
|
33
|
38
|
2323
|
3273
|
|||||||||
|
3x70+1x35
|
36
|
42
|
2960
|
4046
|
|||||||||
|
3x95+1x50
|
41
|
46
|
3971
|
5191
|
|||||||||
|
3x120+1x70
|
45
|
50
|
4974
|
6273
|
|||||||||
|
3x150+1x70
|
49
|
54
|
5891
|
7330
|
|||||||||
|
3x185+1x95
|
53
|
59
|
7214
|
8784
|
|||||||||
|
3x240+1x120
|
60
|
64
|
9212
|
10930
|
|||||||||
|
3x300+1x150
|
70
|
75
|
11516
|
13446
|
|||||||||
|
7表4/4 0.6/1KV耐火電纜電力電纜外徑和重量參數
|
|
||||||||||||
|
芯數x標稱截面mm
|
參考外徑mm
|
參考重量kg/Km
|
|
||||||||||
|
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
ZRNH-VV
ZRNH-YJV |
ZRNH-VV22
ZRNH-YJV22 |
|
|||||||||
|
3x2.5+2x1.5
|
19
|
22
|
424
|
703
|
|
||||||||
|
3x4+2x2.5
|
21
|
25
|
550
|
8912
|
|
||||||||
|
3x6+2x4
|
22
|
25
|
683
|
1039
|
|
||||||||
|
3x10+2x6
|
26
|
29
|
908
|
1332
|
|
||||||||
|
3x16+2x10
|
28
|
33
|
1254
|
2106
|
|
||||||||
|
3x25+2x16
|
32
|
36
|
1766
|
2747
|
|
||||||||
|
3x35+2x16
|
36
|
40
|
2157
|
3220
|
|
||||||||
|
3x50+2x25
|
36
|
40
|
2707
|
3773
|
|
||||||||
|
3x70+2x35
|
42
|
48
|
3618
|
4912
|
|
||||||||
|
3x95+2x50
|
48
|
53
|
4729
|
6192
|
|
||||||||
|
3x120+2x70
|
52
|
57
|
5964
|
7534
|
|
||||||||
|
3x150+2x70
|
57
|
63
|
6959
|
8699
|
|
||||||||
|
3x185+2x95
|
64
|
69
|
8616
|
10521
|
|
||||||||
|
3x240+2x120
|
70
|
77
|
10938
|
13066
|
|
||||||||
|
3x300+2x150
|
80
|
85
|
13562
|
15900
|
|
||||||||
|
4x2.5+15
|
19
|
21
|
437
|
718
|
|
||||||||
|
4x4+2.5
|
21
|
24
|
569
|
903
|
|
||||||||
|
4x6+4
|
23
|
26
|
708
|
1067
|
|
||||||||
|
4x10+6
|
26
|
29
|
951
|
1377
|
|
||||||||
|
4x16+10
|
29
|
33
|
1319
|
2201
|
|
||||||||
|
4x25+16
|
33
|
38
|
1879
|
2910
|
|
||||||||
|
4x35+16
|
37
|
42
|
2379
|
3504
|
|
||||||||
|
4x50+25
|
37
|
42
|
2951
|
4074
|
|
||||||||
|
4x70+35
|
43
|
48
|
3934
|
5233
|
|
||||||||
|
4x95+50
|
48
|
54
|
5147
|
6613
|
|
||||||||
|
4x120+70
|
52
|
58
|
6434
|
8025
|
|
||||||||
|
4x150+70
|
58
|
64
|
7703
|
9464
|
|
||||||||
|
4x185+95
|
64
|
70
|
9451
|
11367
|
|
||||||||
|
4x240+120
|
71
|
78
|
12070
|
14256
|
|
||||||||
|
4x300+150
|
80
|
86
|
15055
|
17453
|
|
||||||||
