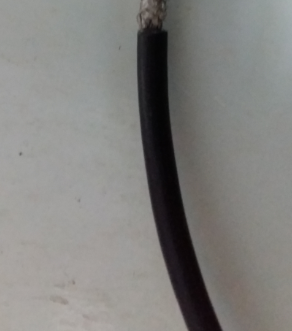

KVVRP控制電纜
一.KVVRP控制電纜使用說明
1.產品M稱：KVVRP控制電纜執行標準：GB/T9330-2008標準：
2.型號：KVV 、KVV22、KVVP2 、KVVP 、KVVR、KVVRP、
3. 芯數規格：芯數2至37芯 1.0mm2-6mm2
4.適用范圍：KVVRP控制電纜適合交流額定電壓450/750v及以下控制電線路，即監控回路及保護線路等場合使用。
二.型號M稱適用范圍：
1.產品M稱：KVVRP控制電纜執行標準：GB/T9330-2008標準：
2.型號：KVV 、KVV22、KVVP2 、KVVP 、KVVR、KVVRP、
3. 芯數規格：芯數2至37芯 1.0mm2-6mm2
4.適用范圍：KVVRP控制電纜適合交流額定電壓450/750v及以下控制電線路，即監控回路及保護線路等場合使用。
二.型號M稱適用范圍：
|
型號
|
M稱
|
適用范圍
|
|
KVV
|
銅芯聚氯乙烯J緣和護套控制電纜
|
敷設在室內電纜溝管道固定場合
|
|
KVV22
|
銅芯聚氯乙烯J緣和護套鋼帶鎧裝控制電纜
|
敷設在室內、電纜溝、管道、直埋等能承較大機械外力等固定場合
|
|
KVVR
|
銅芯聚氯乙烯J緣和護套控制軟電纜
|
敷設在室內移動要柔軟等場合
|
|
KVVP
|
銅芯聚氯乙烯J緣和護套編織屏蔽控制電纜
|
敷設在室內電纜溝管道固定，電纜要求屏蔽保護場合
|
|
KVVRP
|
銅芯聚氯乙烯J緣和護套編織屏蔽控制軟電纜
|
敷設在室內移動要求柔軟等，電纜要求屏蔽保護場合
|
|
KVVP2
|
銅芯聚氯乙烯J緣和護套銅帶屏蔽控制電纜
|
敷設在室內電纜溝管道固定，電纜要求高屏蔽保護場合
|
三..使用特性：
3.1 電纜導體的長期高工作溫度不超過70℃；
3.2 敷設電纜是環境溫度不低于0℃；
3.3 電纜安裝時，彎曲半徑不小于電纜外徑的倍數為；無鎧裝6倍，鎧裝12倍。
四. 技術指標：
4.1 耐壓：交流電壓3kv電壓持續時間5min，J緣不擊穿；
4.2 J緣電阻：不低于標準規定電阻。
五. 儲存運輸：
5.1電纜端頭應可靠密封；
5.2電纜應避免在露天存放，電纜盤不允許平放；
5.3嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損傷電纜；
5.4 吊裝包裝件，嚴禁多盤電纜同時吊裝；
5.5 在車輛船舶等運輸工具上，電纜盤須放穩，并用適合的方法固定，防止相互碰撞或翻到。
六.控制電纜導體結構、參考外徑、參考重量
6.1 KVV銅芯聚氯乙烯J緣和護套控制電纜參數，外徑及重量：
|
標稱截面mm2
|
1.0
|
1.0
|
1.5
|
1.5
|
2.5
|
2.5
|
4
|
4
|
6
|
6
|
|
|
根數/參考直徑mm
|
1/1.13
|
7/0.43
|
1/1.38
|
7/0.52
|
1/1.78
|
7/0.68
|
1/2.24
|
7/0.85
|
1/2.73
|
7/1.04
|
|
|
平均外徑上限mm
|
2芯
|
8.5
|
8.7
|
9.5
|
9.7
|
10.9
|
11.1
|
11.9
|
12.3
|
13.1
|
13.6
|
|
3芯
|
8.9
|
9.1
|
10.0
|
10.3
|
11.5
|
11.8
|
12.7
|
13.0
|
13.9
|
14.4
|
|
|
4芯
|
9.6
|
9.9
|
10.9
|
11.1
|
12.5
|
12.8
|
13.8
|
14.2
|
15.9
|
16.5
|
|
|
5芯
|
10.3
|
10.6
|
11.7
|
12.1
|
13.6
|
13.9
|
15.7
|
16.2
|
17.3
|
17.9
|
|
|
7芯
|
11.1
|
11.5
|
12.7
|
13.1
|
15.5
|
15.8
|
17.1
|
17.6
|
18.8
|
19.5
|
|
|
8芯
|
12.3
|
12.7
|
14.1
|
15.2
|
17.2
|
17.6
|
19.0
|
19.6
|
21.0
|
21.8
|
|
|
10芯
|
13.8
|
14.3
|
16.6
|
17.1
|
19.4
|
19.8
|
21.5
|
22.6
|
24.2
|
25.2
|
|
|
12芯
|
14.2
|
15.4
|
17.1
|
17.6
|
20.0
|
20.5
|
22.6
|
23.4
|
25.0
|
26.0
|
|
|
14芯
|
15.6
|
16.1
|
17.9
|
18.4
|
21.0
|
21.5
|
23.7
|
24.5
|
26.3
|
27.3
|
|
|
16芯
|
16.4
|
16.9
|
18.8
|
19.4
|
22.1
|
23.1
|
---
|
---
|
----
|
----
|
|
|
19芯
|
17.2
|
17.7
|
19.8
|
20.4
|
23.7
|
24.3
|
---
|
---
|
----
|
----
|
|
|
參考重量kg/KM
|
2芯
|
73.3
|
75.9
|
94.2
|
97.6
|
131
|
137
|
172
|
179
|
224
|
232
|
|
3芯
|
80.6
|
84.1
|
105
|
109
|
148
|
156
|
219
|
227
|
308
|
318
|
|
|
4芯
|
98.7
|
102
|
130
|
134
|
186
|
195
|
291
|
302
|
387
|
399
|
|
|
5芯
|
11.6
|
121
|
154
|
160
|
260
|
273
|
356
|
364
|
470
|
484
|
|
|
7芯
|
147
|
154
|
200
|
207
|
311
|
327
|
451
|
467
|
610
|
678
|
|
|
8芯
|
182
|
185
|
266
|
268
|
384
|
395
|
526
|
535
|
729
|
739
|
|
|
10芯
|
228
|
238
|
308
|
319
|
450
|
473
|
689
|
708
|
923
|
948
|
|
|
12芯
|
249
|
261
|
340
|
352
|
499
|
530
|
776
|
801
|
1052
|
1080
|
|
|
14芯
|
282
|
295
|
382
|
399
|
574
|
600
|
887
|
910
|
1201
|
1232
|
|
|
16芯
|
314
|
329
|
432
|
446
|
663
|
694
|
|
|
|
|
|
|
19芯
|
361
|
378
|
498
|
575
|
779
|
843
|
---
|
---
|
----
|
----
|
|
6.2 KVV22銅芯PVCJ緣PVC護套鋼帶鎧裝控制電纜
|
標稱截面mm2
|
1.0
|
1.5
|
2.5
|
4
|
6
|
|
|
導體結構根數/直徑mm
|
1/1.13
|
1/1.38
|
1/1.78
|
1/2.25
|
1/2.76
|
|
|
平均外徑上限mm
|
4芯
|
-------
|
14.4
|
16.1
|
17.4
|
18.8
|
|
5芯
|
-------
|
15.3
|
17.2
|
18.6
|
20.2
|
|
|
7芯
|
14.7
|
16.3.
|
18.4
|
20.0
|
21.7
|
|
|
8芯
|
15.9
|
17.7
|
20.1
|
21.9
|
24.4
|
|
|
10芯
|
17.4
|
19.5
|
22.7
|
24.8
|
27.1
|
|
|
12芯
|
17.8
|
20.0
|
23.4
|
25.5
|
27.9
|
|
|
14芯
|
18.5
|
20.8
|
24.3
|
26.6
|
29.2
|
|
|
16芯
|
19.3
|
21.7
|
25.5
|
------
|
------
|
|
|
19芯
|
20.1
|
23.1
|
26.6
|
------
|
------
|
|
|
參考重量kg/KM
|
4芯
|
-----
|
------
|
436
|
484
|
599
|
|
5芯
|
------
|
------
|
509
|
555
|
714
|
|
|
7芯
|
347
|
452
|
576
|
675
|
876
|
|
|
8芯
|
436
|
525
|
697
|
801
|
1009
|
|
|
10芯
|
480
|
570
|
803
|
962
|
1223
|
|
|
12芯
|
508
|
631
|
862
|
1059
|
1356
|
|
|
14芯
|
549
|
718
|
951
|
1189
|
1513
|
|
|
16芯
|
590
|
778
|
1049
|
------
|
------
|
|
|
19芯
|
665
|
857
|
1154
|
------
|
------
|
|
6.3 KVVR銅芯PVCJ緣PVC護套控制軟電纜
|
標稱截面mm2
|
1.0
|
1.5
|
2.5
|
|
|
導體結構根數/直徑mm
|
32/0.20
|
30/0.25
|
50/0.25
|
|
|
平均外徑上限mm
|
4芯
|
10.0
|
11.3
|
13.1
|
|
5芯
|
10.8
|
12.2
|
14.3
|
|
|
7芯
|
11.7
|
13.2
|
16.2
|
|
|
8芯
|
12.9
|
15.4
|
18.0
|
|
|
10芯
|
15.2
|
17.3
|
20.3
|
|
|
12芯
|
15.7
|
17.8
|
21.0
|
|
|
14芯
|
16.4
|
18.7
|
22.0
|
|
|
16芯
|
17.2
|
19.6
|
23.6
|
|
|
19芯
|
18.0
|
20.6
|
24.9
|
|
|
參考重量kg/KM
|
4芯
|
104
|
135
|
194
|
|
5芯
|
122
|
161
|
251
|
|
|
7芯
|
156
|
208
|
326
|
|
|
8芯
|
182
|
270
|
393
|
|
|
10芯
|
241
|
335
|
470
|
|
|
12芯
|
264
|
354
|
522
|
|
|
14芯
|
298
|
401
|
595
|
|
|
16芯
|
333
|
449
|
688
|
|
|
19芯
|
382
|
518
|
797
|
|
交貨長度：成盤長度不小于100米；長度計量誤差應不超過±0.5％，根據雙方協議任何長度交貨
