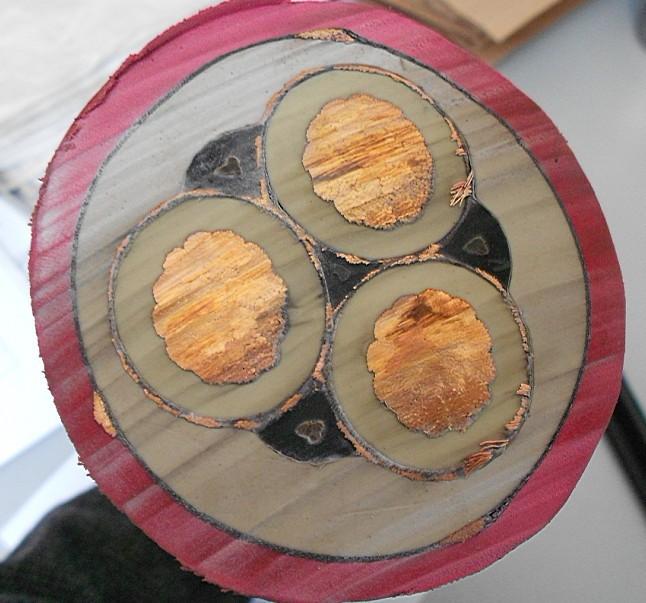

煤礦用移動類阻燃型金屬屏蔽監視型軟電纜

用途：本品按MT/818.6-1999標準要求制造供貨，適用于額定電壓3.6/6kV煤礦井下移動變壓器及類似設備，做電源連接電纜。
使用條件：
1）電纜導體的長期允許工作溫度為90°C。
2）電纜的小彎曲半徑為電纜直徑的6倍。
3）電纜的地線芯須良好接地。
電纜型號、M稱及結構形式
1）礦用阻燃電纜型號、M稱：
MYPTJ-3.6/6—煤礦用移動金屬屏蔽監視型橡套軟電纜
MYPTJE-3.6/6—煤礦用金屬屏蔽監視型彈性體軟電纜
規格、結構：應符合表一的規定。

表一

芯數×導體標稱截面/mm2			標稱厚度/mm			電纜外徑
動力線芯	地線芯	監視線芯	動力線芯J緣	內護套	外護套	MYPTJ\MYPTJE-3.6/6
3×25 + 3×16/3 + 3×2.5 3×35 + 3×16/3 + 3×2.5 3×50 + 3×25/3 + 3×2.5			4.0 4.0 4.0	2.5 2.5 2.5	5.5 5.5 5.5	57.5～63.0 62.5～68.6 64.9～71.4

表二

動力線芯導體標稱截面	動力線芯20°C時J緣電阻/（MW•km）	監視線芯20 °C時J緣電阻/（MW•km）
25 35 50	≥650 ≥550 ≥500	≥5 ≥5 ≥5

技術要求：

1）動力線芯20°C時，J緣電阻，應符合表二規定。

2）J緣線芯應經受J緣吸水試驗，要求1～14d電容增率≤6%，7～14d電容增率≤2.5%.

3）屏蔽：導體屏蔽采用半導體擠包或半導體帶包+擠包的結構型式

4）成品電纜耐沖擊電壓試驗：將電纜試樣加熱至95°C、施加60kV沖擊電壓，正負性個10次后，做工頻率11kV、15min的耐壓試驗。整個過程應無擊穿現象。

5）成品電纜應經受4h、試驗電壓為3U0的工頻電壓試驗。試驗過程中應不發生擊穿現象。

6）其他電氣機械物理性質及阻燃性能要求，按MT/T818.1、6標準的有關規定。

7）試驗方法：按GB/T 3048、GB/T 2951及MT/T 818.1和MT386標準的規定進行。
