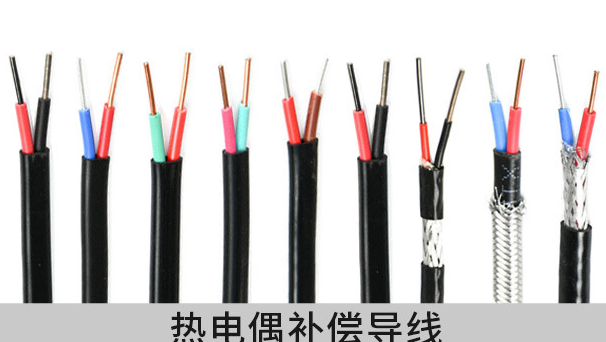

?耐高溫補償導線SCP、KCP、BCP、NCP、KXP、EXP、JX
一、適用范圍
耐高溫補償導線SCP、KCP、BCP、NCP、KXP、EXP、JX具有較好的耐高溫性能,可長期在-40℃-200℃之間帶有腐蝕性氣體等較惡劣的環境下工作。并有耐酸堿、耐油和耐老化等特點,可有效的保證熱電偶與儀表之間的連接和傳輸信號。氟塑料耐高溫補償導線現已廣泛應用于電力、冶金、石油、化工等測溫L域。
二、 耐高溫補償導線SCP、KCP、BCP、NCP、KXP、EXP、JX執行標準: GB/T4989-94
三、型號
氟塑料耐高溫補償導線按品種劃分為SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C”表示補償型“X”表示延伸型。
配用熱電偶 | 分度號 | 補償導線型號 | J緣及護層材料 | 溫度范圍 |
鎳鉻-鎳硅 | K | KX-HFF | F46 | -40℃至200℃ |
鉑銠10-鉑 | S | SC-HFF | F46 | |
鎳鉻-康銅 | E | EX-HFF | F46 | |
鐵-康銅 | J | JX-HFF | F46 | |
銅-康銅 | T | TX-HFF | F46 |
使用分類及護層顏色
使用分類 | 精度等級及標志 | 護層著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐熱用 | H | B | A | 黑色 | 黃色 |
主要技術指標:
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中:a)型號第一個字母與熱電偶的分度號相對應;
b)字母“X”表示延伸型補償導線(型別);
c)字母“C”表示補償型補償導線(型別)。
注:SC型補償導線可配用R型分度號熱電偶
型號 | 產品M稱 |
KX-VV | 銅芯PVCJ緣PVC護套K分度號熱電偶用補償電纜 |
ZR-KX-VV | 阻燃銅芯PVCJ緣PVC護套K分度號熱電偶用補償電纜 |
KX-VPVP | 銅芯PVCJ緣PVC護套銅絲編織分屏,總屏,K分度號熱電偶用補償電纜 |
ZR-KX-VPVP | 阻燃銅芯PVCJ緣PVC護套銅絲編織分屏,總屏,K分度號熱電偶用補償電纜 |
KX-VP2VP2 | 銅芯PVCJ緣PVC護套銅帶帶繞包分屏,總屏,K分度號熱電偶用補償電纜 |
ZR-KX-VP2VP2 | 阻燃銅芯PVCJ緣PVC護套銅帶帶繞包分屏,總屏,K分度號熱電偶用補償電纜 |
KX-FF | 銅芯F塑料J緣F塑料護套,K分度號熱電偶用補償電纜 |
ZR-KX-FF | 阻燃銅芯氟塑料J緣氟塑料護套,K分度號熱電偶用補償電纜 |
KX-FPFP | 銅芯F塑料J緣F塑料護套銅絲編織分屏,總屏,K分度號熱電偶用補償電纜 |
ZR-KX-FPFP | 阻燃銅芯F塑料J緣F塑料護套銅絲編織分屏,總屏,K分度號熱電偶用補償電纜 |
KX-FP2FP2 | 銅芯F塑料J緣F塑料護套銅帶帶繞包分屏,總屏,K分度號熱電偶用補償電纜 |
ZR- KX-FP2FP2 | 阻燃銅芯F塑料J緣F塑料護套銅帶帶繞包分屏,總屏,K分度號熱電偶用補償電纜 |
KX-GG | 銅芯硅橡膠J緣硅橡膠護套,K分度號熱電偶用補償電纜 |
KX-GPGP | 銅芯硅橡膠J緣硅橡膠護套銅絲編織分屏,總屏,K分度號熱電偶用補償電纜 |
KX-GP2GP2 | 銅芯硅橡膠J緣硅橡膠護套銅帶帶繞包分屏,總屏,K分度號熱電偶用補償電纜 |
