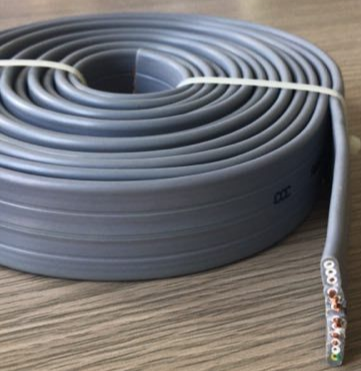

扁平軟電纜YB YBZ YFFB
扁平軟電纜YB YBZ YFFB是專為電纜頻繁彎曲場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。
一、 扁平軟電纜YB YBZ YFFB技術參數
1、交流額定電壓：Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
2、使用電壓： 交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/32028AQ001-91
二、 產品M稱、用途
型號 | M稱 | 允許溫升 | 適用范圍 |
YB | 天然丁苯J緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
YBF | 天然丁苯J緣和氯丁護套扁平軟電纜 | 70°C | 室外及有油污場所 |
YBZ | 天然丁苯J緣和氯丁護套扁平軟電纜 | 70°C |
|
四、 技術參數
規格 | 導體結構 | 電纜參考數據 | 20°C小J緣電阻MΩ | ||||
外徑上限（寬度×厚度） | 近似重量 | 20°C大直流電阻 | | | |||
芯數×截面積mm2 | 根數、直徑mm | YB YBF YBZ | YB YBF YBZ | 不鍍錫 | 鍍錫 | YB YBF | YBZ |
3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
3×4+2×1 | 56/0.30+32/0.20 | 8.5×25 | 427 | 4.95 | 5.0 | 50 | 400 |
3×6+2×1 | 84/0.30+30/0.20 | 12×30 | 590 | 3.30 | 3.34 | 50 | 400 |
3×6+2×1.5 | 84/0.30+30/0.25 | 12×30 | 600 | 3.30 | 3.38 | 50 | 400 |
6×2.5+3×1.5 | 49/0.25+30/0.25 | 15×35 | 900 | 7.98 | 8.05 | 50 | 400 |
3×4+4×2.5 | 56/0.30+49/0.25 | 9×32 | 520 | 4.95 | 5.03 | 50 | 400 |
3×25+1×10 | 196/0.40+84/0.40 | 18×53 | 1800 | 0.78 | 0.81 | 50 | 400 |
3×16+1×6 | 126/0.40+84/0.30 | 15×43 | 1200 | 1.21 | 1.27 | 50 | 400 |
3×35+1×10 | 276/0.40+84/0.40 | 21×61 | 2500 | 0.554 | 0.56 | 40 | 300 |
3×50+1×10 | 396/0.40+84/0.40 | 24×65 | 3200 | 0.386 | 0.392 | 40 | 300 |
4×2.5 | 49/0.25 | 22.5×8.2 | 285 | 7.98 | 8.21 | 50 | 400 |
4×4 | 56/0.30 | 26.2×9.1 | 395 | 4.95 | 5.09 | ||
4×6 | 84/0.30 | 29.2×9.9 | 505 | 3.30 | 3.39 | ||
4×10 | 84/0.40 | 36.5×12.0 | 835 | 1.91 | 1.95 | ||
4×25 | 196/0.40 | 51.1×15.8 | 1665 | 0.780 | 0.795 | ||
4×35 | 276/0.40 | 57.0×17.6 | 2170 | 0.554 | 0.565 | 40 | 300 |
7×2.5 | 49/0.25 | 37.2×8.2 | 490 | 7.98 | 8.21 | 50 | 300 |
8×1.5 | 30/0.25 | 33.4×7.0 | 380 | 13.3 | 13.7 | ||
8×2.5 | 49/0.25 | 41.6×8.2 | 555 | 7.98 | 8.21 | ||
10×1.5 | 30/0.25 | 40.3×7.0 | 465 | 13.3 | 13.7 | 50 | 400 |
10×2.5 | 49/0.25 | 50.4×8.2 | 680 | 7.98 | 8.21 | ||
12×1.5 | 30/0.25 | 48.3×7.0 | 565 | 13.3 | 13.7 | ||
12×2.5 | 49/0.25 | 60.5×8.2 | 820 | 7.98 | 8.21 | ||
