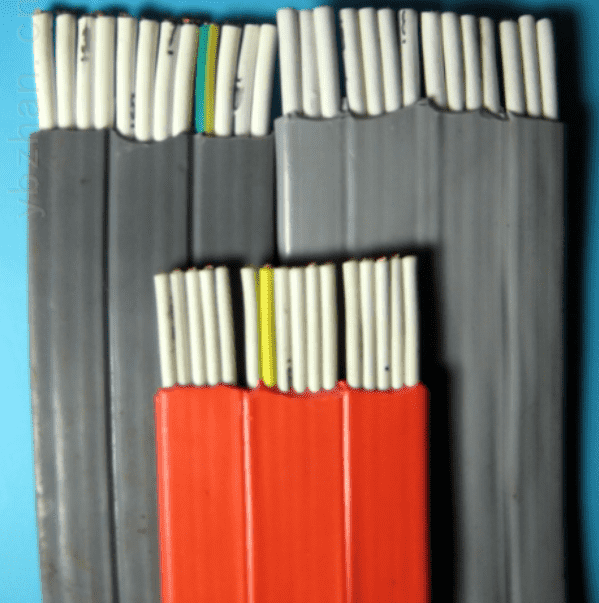

YBF特種高溫扁電纜YBZ扁平軟電纜
橡套扁電纜導電線芯采用軟結構，確保電纜柔軟性能好。J緣和保護層材料采用丁苯聚合物，提高電纜柔軟特性和防腐、耐寒特性。J緣線芯分色，為敷設安裝提供方便。硅橡膠扁電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
橡套扁電纜的結構特點：硅橡膠扁電纜、扁電纜、扁平軟電纜以及扁平電纜是按照Q1320282、AQ001-91標準組織銷售，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，扁電纜的扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。
橡套扁電纜的結構特點：硅橡膠扁電纜、扁電纜、扁平軟電纜以及扁平電纜是按照Q1320282、AQ001-91標準組織銷售，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，扁電纜的扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。
| 產品型號，規格，用途： 型號M稱允許溫升適用范圍YB天然丁苯J緣和護套扁平軟電纜70°C室內無油污場所YBF天然丁苯J緣和氯丁護套扁平軟電纜200°C室外及有油污場所電纜具有不延燃性YBZ乙丙J緣和氯丁護套扁平軟電纜200°C |
||
| 型號M稱主要用途YB移動扁形橡套電纜作室內起重運輸機械電源線YBF阻燃耐高溫移動扁平形橡套電纜適用于戶外接觸油污場合具有耐氣候性和非延燃性YBZ阻燃耐高溫扁形橡套電纜同YBF具有阻燃性 | 型號截面mm2芯數YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 | |
| 規 格 standards |
導體結構 conductor structure |
電纜參考數據 | 20℃時小J緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20℃大直流電阻 | |||||
| 芯數×截面積mm2 | 根數/直徑 mm |
YB YBF YBZ mm |
YB YBF YBZ Kg/mm |
不鍍錫 Ω/km |
鍍錫 Ω/km |
YB YBF |
YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
橡套扁電纜導電線芯采用軟結構，確保電纜柔軟性能好。J緣和保護層材料采用丁苯聚合物，提高電纜柔軟特性和防腐、耐寒特性。J緣線芯分色，為敷設安裝提供方便。硅橡膠扁電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
橡套扁電纜的結構特點：硅橡膠扁電纜、扁電纜、扁平軟電纜以及扁平電纜是按照Q1320282、AQ001-91標準組織銷售，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，扁電纜的扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。
橡套扁電纜的結構特點：硅橡膠扁電纜、扁電纜、扁平軟電纜以及扁平電纜是按照Q1320282、AQ001-91標準組織銷售，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，扁電纜的扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。
| 產品型號，規格，用途： 型號M稱允許溫升適用范圍YB天然丁苯J緣和護套扁平軟電纜70°C室內無油污場所YBF天然丁苯J緣和氯丁護套扁平軟電纜200°C室外及有油污場所電纜具有不延燃性YBZ乙丙J緣和氯丁護套扁平軟電纜200°C |
||
| 型號M稱主要用途YB移動扁形橡套電纜作室內起重運輸機械電源線YBF阻燃耐高溫移動扁平形橡套電纜適用于戶外接觸油污場合具有耐氣候性和非延燃性YBZ阻燃耐高溫扁形橡套電纜同YBF具有阻燃性 | 型號截面mm2芯數YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 | |
| 規 格 standards |
導體結構 conductor structure |
電纜參考數據 | 20℃時小J緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20℃大直流電阻 | |||||
| 芯數×截面積mm2 | 根數/直徑 mm |
YB YBF YBZ mm |
YB YBF YBZ Kg/mm |
不鍍錫 Ω/km |
鍍錫 Ω/km |
YB YBF |
YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
| 3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
| 3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
| 3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
| 6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
| 3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
| 3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
| 3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
| 3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
| 3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
