一.YVVB YFFB YGGB扁平軟電纜產品用途
YVVB YFFB YGGB扁平軟電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。
二.YVVB YFFB YGGB扁平軟電纜使用特性
1. 交流額定電壓U0/U：450/750V、0.6/1kV和6/10kV
2. 導體線芯高工作溫度：（丁晴）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡膠扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 電纜經50000次彎曲：線芯不斷裂。
4. 彎曲半徑：不小于電纜厚度（小邊長度）的10倍。
5. 加強型扁電纜能承受較大拉力（根據客戶要求，抗拉力可設計為300N～8000N）
三.YVVB YFFB YGGB扁平軟電纜技術指標
1. 導電線芯20℃大直流電阻值
導體標稱 截面積 mm2 | 20℃時大 直流電阻 Ω/km | 導體標稱 截面積 mm2 | 20℃時大 直流電阻 Ω/km | 導體標稱 截面積 mm2 | 20℃時大 直流電阻 Ω/km |
1.0 1.5 2.5 4 6 10 | 19.5 13.3 7.98 4.95 3.30 1.91 | 16 25 35 50 70 95 | 1.21 0.780 0.554 0.386 0.272 0.206 | 120 150 185 240 300 | 0.161 0.129 0.106 0.0801 0.0641 |
2. 不同環境溫度載流量校正系數
-20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
1.45 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 | 1.15 | 1.10 |
20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ |
1.05 | 1.0 | 0.94 | 0.885 | 0.815 | 0.745 | 0.666 | 0.577 |
3. 成品電纜耐壓試驗：額定電壓450/750V及以下，經交流50Hz、3kV試驗5min不擊穿；額定電壓0.6/1kV，經交流50Hz、3.5kV試驗5min不擊穿；額定電壓6kV，經交流50Hz、21kV試驗5min不擊穿。
4. 阻燃型電纜的阻燃性能符合GB/T 18380規定的燃燒試驗。
5. J緣及護套小抗拉強度：硅橡膠、乙丙J緣6N/mm2、聚氯乙烯J緣10N/mm2；J緣及護套小斷裂伸長率：150%；-40℃低溫小伸長率：20%。
四.YVVB YFFB YGGB扁平軟電纜基本型號及說明
表1 型號及M稱
型 號 | M 稱 |
YVVFB | 多股細銅絲絞合聚氯乙烯J緣，丁晴聚氯乙烯復合物護套扁平軟電纜 |
YFFB | 多股細銅絲絞合丁晴彈性體復合物J緣，丁晴彈性體復合物護套扁平軟電纜 |
YVVB | 多股細銅絲絞合聚氯乙烯J緣，聚氯乙烯護套扁平軟電纜 |
YVGB | 多股細銅絲絞合聚氯乙烯J緣，硅橡膠護套扁平軟電纜 |
YGGB | 多股細銅絲絞合硅橡膠J緣，硅橡膠護套扁平軟電纜 |
YGVFB | 多股細銅絲絞合硅橡膠J緣，丁晴聚氯乙烯復合物護套扁平軟電纜 |
YGVB | 多股細銅絲絞合硅橡膠J緣， 聚氯乙烯護套扁平軟電纜 |
YGCB | 多股細銅絲絞合硅橡膠J緣，重型硅橡膠護套扁平軟電纜 |
YEVFB | 多股細銅絲絞合乙丙橡膠J緣，丁晴聚氯乙烯復合物護套扁平軟電纜 |
ZR-YVVFB | 多股細銅絲絞合聚氯乙烯J緣，丁晴聚氯乙烯復合物護套阻燃扁平軟電纜 |

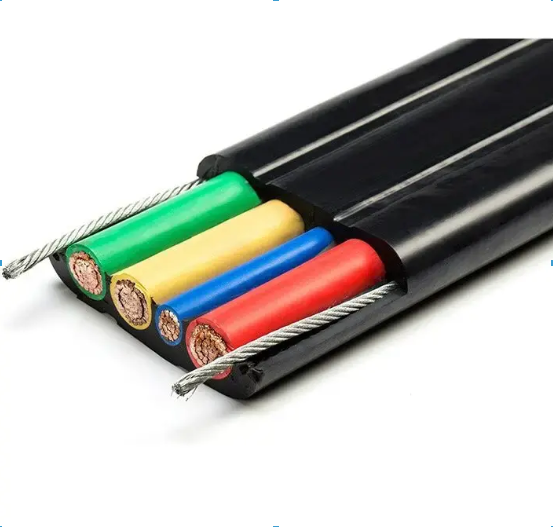

YVVFB—J | 多股細銅絲絞合聚氯乙烯J緣，丁晴聚氯乙烯復合物護套加強型扁平軟電纜 |
YGGP1B | 多股細銅絲絞合硅橡膠J緣，鍍錫銅絲編織屏蔽，硅橡膠護套扁平軟電纜 |
備注：本表只列舉主要型號，電纜可以根據阻燃（ZR）、耐火（NH）、加強型（—J）、屏蔽型（P、P1、P2、P3）等演變出更多派生型號。
表2 代號和含義
代號 | ZR | NH | Y | V | G | E | VF |
含義 | 阻燃 | 耐火 | 移動 | 聚氯乙烯 | 硅橡膠 | 乙丙橡膠 | 丁晴PVC |
代號 | C | B | J | P | P1 | P2 | P3 |
含義 | 重型 | 扁平 | 加強型 | 銅絲編織 | 鍍錫銅絲編織 | 銅帶 | 鋁塑復合帶 |
備注：加強型(—J)，根據客戶要求，可設計其他類型特種電纜。
