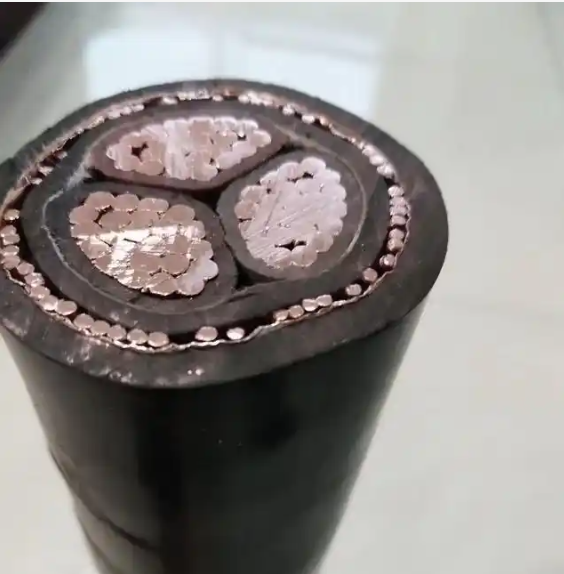

低煙無鹵變頻電纜WDZ-BPYJVTP2 WDZ-BPYJVTP3
【詳細說明】
低煙無鹵變頻電纜WDZ-BPYJVTP2 WDZ-BPYJVTP3
一、產品用途
低煙無鹵變頻電纜WDZ-BPYJVTP2 WDZ-BPYJVTP3是根據變頻器與電機相匹配的結構特點以及電磁兼容（EMC）、分布電容、波阻抗等技術要求一體化設計制造，符合現代變頻器技術發展要求，并摒棄傳統普通電力電纜原有結構而采用新型對稱（3+3）屏蔽結構，低煙無鹵變頻電纜WDZ-BPYJVTP2 WDZ-BPYJVTP3是一種具有變頻配套性好的產品，用于變頻器與電機之間的電力傳輸。
二、型號名稱
型 號 | 名 稱 |
BPYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻器用電力電纜 |
BPYJVP1 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲屏蔽變頻器用電力電纜 |
BPYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻器用電力電纜 |
BPYJVTP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞，銅帶繞包屏蔽變頻器用電力電纜 |
BPYJVTP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞，鋁塑復合帶繞包屏蔽變頻器用電力電纜 |
BPYJVP1-2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織，銅帶繞包屏蔽變頻器用電力電纜 |
BPYJVP1-3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織，鋁塑復合帶屏蔽變頻器用電力電纜 |
BPYJVP2/22 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽鎧帶鎧裝變頻器用電力電纜 |
WDZ-BPYJYP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJVTP2 | 銅芯交聯聚乙烯絕緣,銅絲纏繞，銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJVTP3 | 銅芯交聯聚乙烯絕,銅絲纏繞，鋁塑復合帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJYP1 | 銅芯交聯聚乙烯絕緣鍍錫銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJYP2 | 銅芯交聯聚乙烯絕緣銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJYP1-2 | 銅芯交聯聚乙烯絕緣鍍錫銅絲編織，銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJYP1-3 | 銅芯交聯聚乙烯絕緣鍍錫銅絲編織，鋁塑復合帶屏蔽無鹵低煙阻燃變頻器用電力電纜 |
WDZ-BPYJYP2/23 | 銅芯交聯聚乙烯絕緣銅帶繞包屏蔽鋼帶鎧裝無鹵低煙阻燃變頻器用電力電纜 |
三、變頻器用電纜型號規格
型號 | 芯數 | 電壓等級/kV | 主線芯標稱截面/mm2 | 中性線芯標稱截面/mm2 |
BPYJVP | 3+3 | 0.6/1 | 4 | 1.0 (0.75) |
四、無鹵低煙阻燃變頻電纜使用特性
1、電纜導體長期允許***高工作溫度為90℃。
2、短路時（***長持續時間不超過5s），電纜導體***高溫度不超過250℃
3、繞包屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的15倍，纏繞屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的20倍
