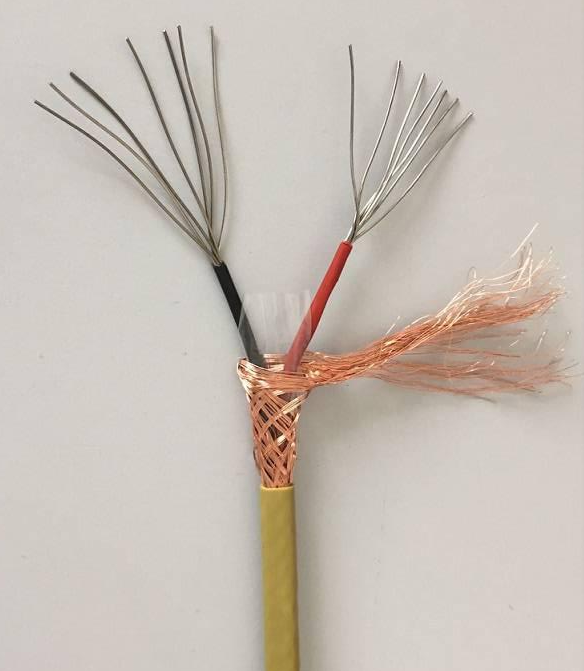

?鎳鉻硅-鎳硅K分度高溫屏蔽補償導線
1、配用K型熱電偶2x1.5mm2
補償導線（屏蔽）
例:（1）耐火耐高溫型表示式 KX-HF4BP-GS 2x1.5mm2
（2）耐火耐溫型表示式 EX-FF-GS 2x2.5mm2
（3）普通型表示式 KC-GV2P-GS 2x1.5mm2
2、配用E型熱電偶4對2x1.5mm2
補償電纜（屏蔽）
例:（1）耐火耐高溫型表示式 KX-HF4BP-GS 4x2x1.5mm2
（2）耐火耐溫型表示式 EX-FPF-GS 4x2x2.5mm2
（3）普通型表示式 EX-GV2P-GS 4x2x1.5mm2
??熱電偶合金
補償導線主要技術指標
|
品 種 |
補償型 |
延伸型 |
WC3/25 |
WC5/26 |
|||||||
|
SC |
KC、NC |
KX、NX |
EX |
JX |
TX |
||||||
|
配用熱電偶 |
S、R |
K、N |
K、N |
E |
J |
T |
WRe3/WRe25 |
WRe5/WRe26 |
|||
|
材質和顏色 |
正 |
材質 |
銅 |
銅 |
鎳鉻 |
鎳鉻 |
鐵 |
銅 |
銅 |
鈷鐵 |
|
|
顏色 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
|||
|
負 |
材質 |
銅鎳 |
銅鎳 |
鎳硅 |
銅鎳 |
銅鎳 |
銅鎳 |
銅鎳 |
鈷鎳 |
||
|
顏色 |
綠 |
藍 |
黑 |
棕 |
紫 |
白 |
黃 |
橙 |
|||
|
允差mV |
A |
100℃ |
±0.023 |
±0.063 |
±0.063 |
±0.102 |
±0.081 |
±0.023 |
? |
? |
|
|
200℃ |
? |
? |
±0.060 |
±0.111 |
±0.083 |
±0.027 |
|||||
|
B |
100℃ |
±0.037 |
±0.105 |
±0.105 |
±0.170 |
±0.135 |
±0.047 |
±0.048 |
±0.051 |
||
|
200℃ |
±0.057 （5℃） |
? |
±0.100 |
±0.183 |
±0.138 |
±0.053 |
±0.080 |
±0.085 |
|||
|
往復電阻 |
20℃時長度為1m， |
＜0.1Ω |
＜0.8Ω |
＜1.5Ω |
＜1.5Ω |
＜0.8Ω |
＜0.8Ω |
? |
? |
||
|
線芯標稱截面積mm2 |
0.75，1.0，1.5，2.5 |
||||||||||
|
線芯股數 |
1，7，19 |
||||||||||
|
J緣層、護 |
G （一般用） |
V.V，-20～70℃和-20～100℃； |
|||||||||
|
H （耐熱用） |
B.B，-40～180℃和-25～200℃ |
||||||||||
?
補償導線的結構特征及使用溫度?咨詢
代號M稱和含義
| 項目 | 代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代號 |
/IA |
無（本安型） |
|
J緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 | |
|
YD |
低煙無鹵阻燃聚烯烴 | |
|
F |
聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 | |
|
F |
聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
|
G |
硅橡膠 | |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 | |
|
P3 |
鋁塑復合帶繞包屏蔽 | |
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 | |
|
R |
多股絞合導體 |
K分度高溫屏蔽補償導線適用范圍：熱電偶合金具有熱電勢高、溫度與熱電勢關系量線性、熱電勢長期穩定、均勻性較好、抗氧化性能強等特點，廣泛用于國防、科研、冶金、化工等部門制作測溫元件
